Převádí E-Port V2 letadla na několik standardních hardwarových rozhraní a obsahuje integrovanou mikrokontrolérskou jednotku (MCU), což vývojářům usnadňuje připojení hardwarových zařízení a vývoj a ladění SDK.
1. Více informací naleznete na stránkách https://developer.dji.com nebo na e-mailu dev@dji.com.
2. Pokud integrujete adaptérovou desku do hotového užitečného zatížení, nezapomeňte navrhnout chladič a kovový kryt.
3. Pokud po zapojení adaptéru zaznamenáte jiskry, kouř, zápach spáleniny nebo jiné abnormality, okamžitě vypněte napájení.
4. Při současném použití všech tří výstupních portů XT30 musí být celkový výstupní výkon menší než maximální výstupní výkon jednoho portu letadla. Vždy vyvíjejte užitečné zatížení v rámci stanovených výstupních limitů.

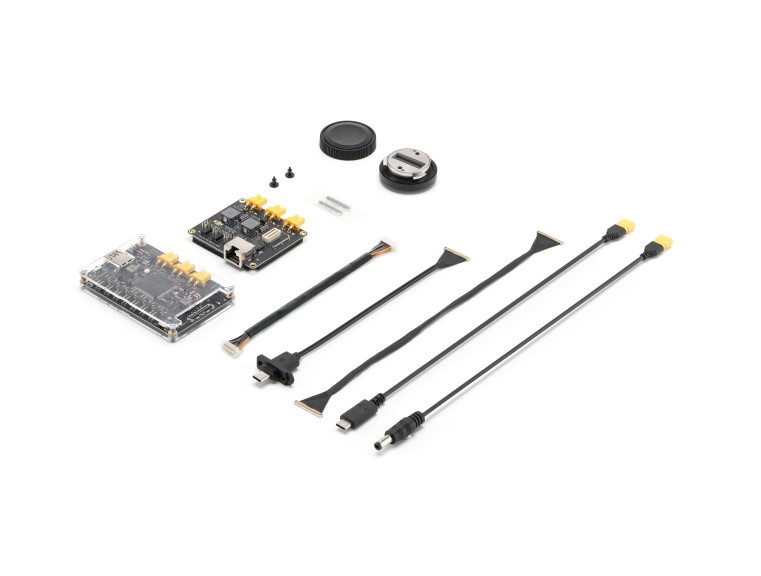

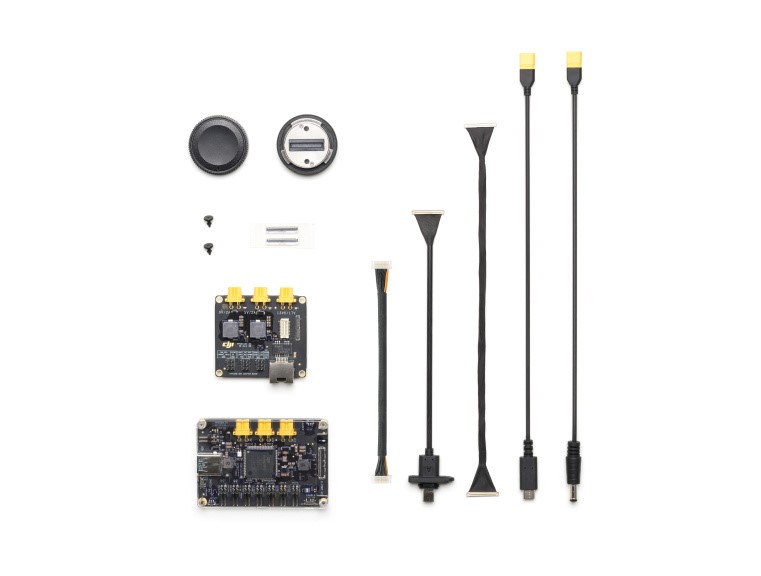

Vývojová deska DJI E-Port V2 × 1
DJI E-Port V2 koaxiální kabel × 1
Napájecí kabel XT30 až DC5.5 × 1
Napájecí kabel XT30 na USB-C × 1
Koaxiální kabel SKYPORT V3 × 1 Konektor pro koaxiální kabel SKYPORT V3 × 2 Adaptér SKYPORT V3 × 1
Adaptérová deska X-Port × 1
Elektronický kabel X-Port × 1
Rozměry vývojové desky: 89×60×13,4 mm (D׊×V)
Výstup XT30 VCC: 13,8 V/17,02 V/24 V, 5 A
XT30 12V Výstup: 12 V/4 A
Výstup XT30 5V: 5 V/4 A
DJI Matrice 400
