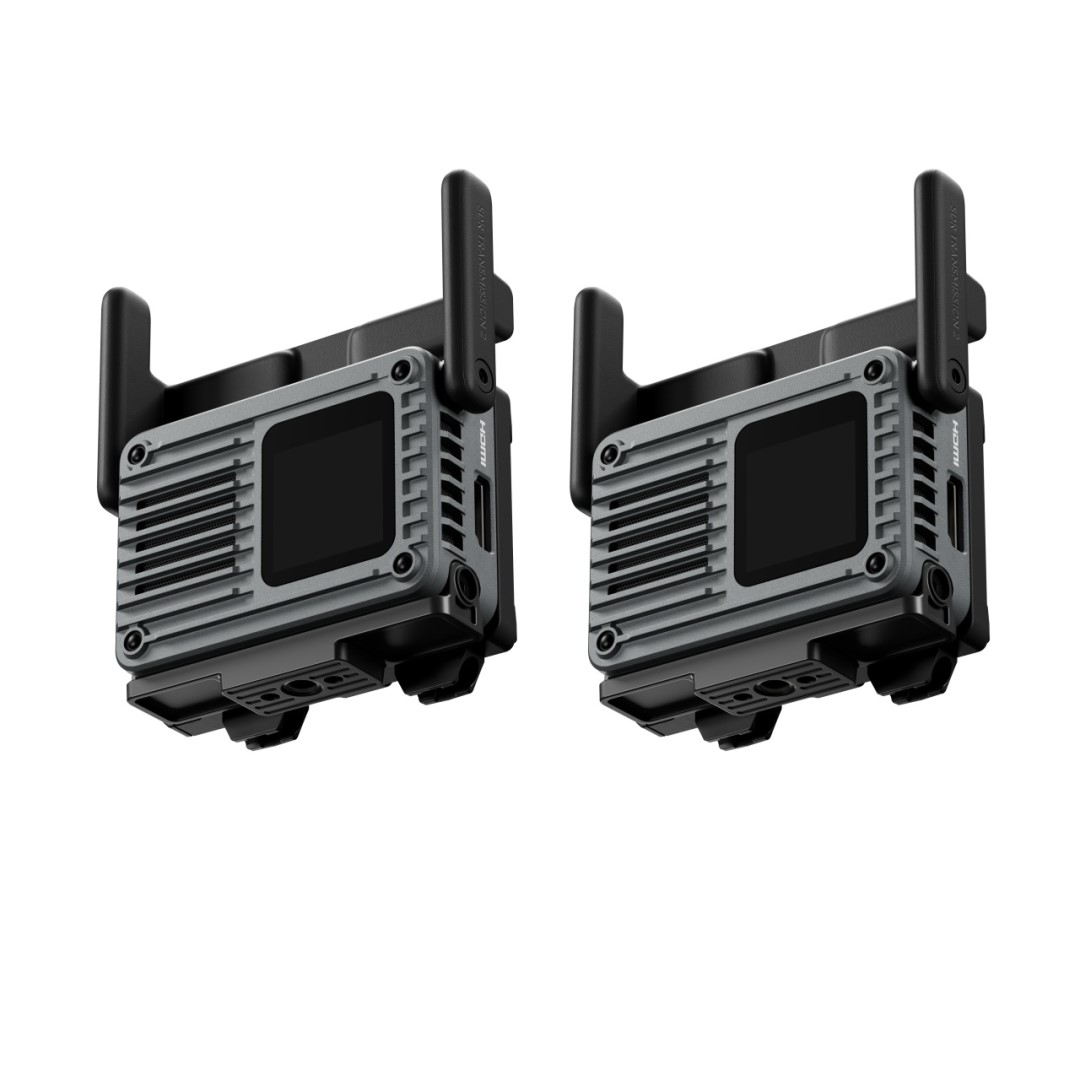

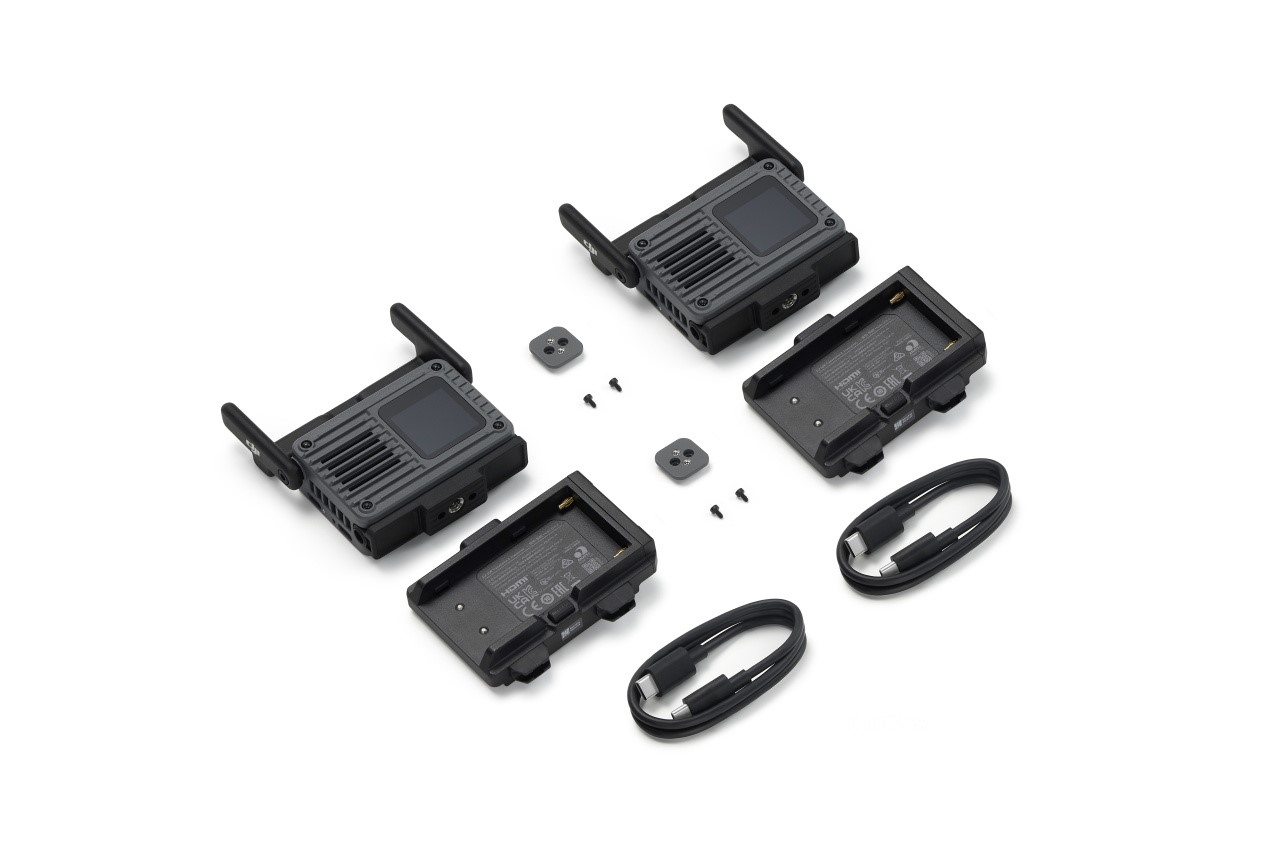

DJI SDR Transmission 2

Malé rozměry, spojení bez limitů

DJI SDR Transmission 2 je kompaktní profesionální systém pro bezdrátový přenos obrazu a dálkové ovládání kamerových sestav. Přináší vyšší odolnost proti rušení, přenos videa až DCI 4K/60 sn./s v 10bit HDR, dosah až 4 km a latenci již od 35 ms.

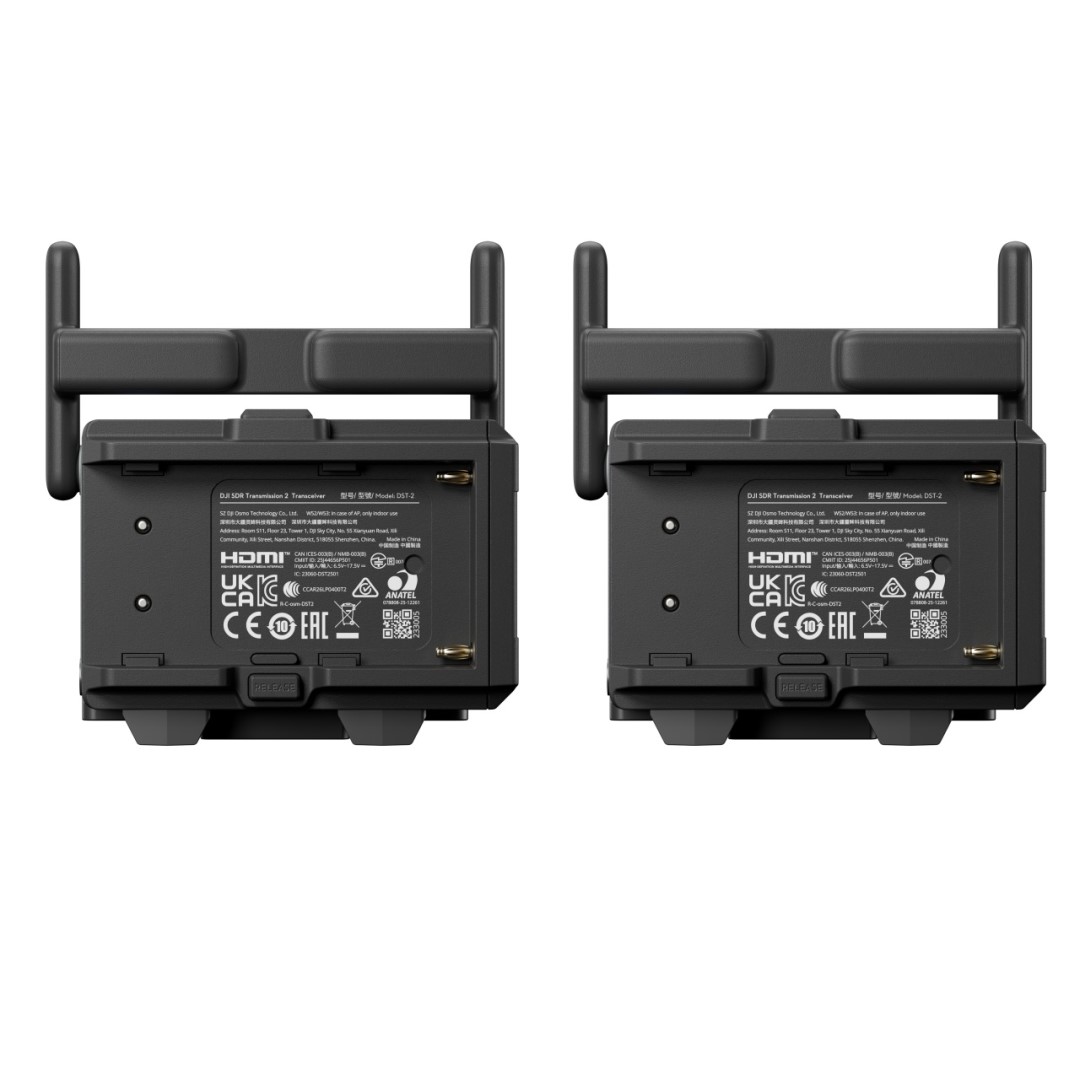

Díky přepínatelnému režimu TX/RX lze každou jednotku podle potřeby použít jako vysílač nebo přijímač. Jeden vysílač může komunikovat až s 8 přijímači s možností ovládání a na jednom místě lze současně provozovat až 5 vysílačů a 40 přijímačů.

Systém je navržen pro profesionální produkce, filmové natáčení, práci se stabilizátory DJI Ronin a RS, natáčení z vozidel i použití s kompaktními kamerami Osmo.

Hlavní vlastnosti

• 1 vysílač až pro 8 přijímačů s ovládáním

• Současný provoz až 5 vysílačů a 40 přijímačů

• Auto Channel 2.0 pro stabilní přenos a inteligentní správu frekvencí

• Přepínatelný režim TX/RX

• Rychlé přepínání mezi kamerami bez nového párování

• Bezdrátový přenos až DCI 4K/60 sn./s

• 10bit HDR

• Kódování H.265

• Datový tok až 50 Mb/s

• Dosah přenosu až 4 km

• Latence již od 35 ms

• Integrace se stabilizátory DJI RS a systémem Ronin

• Profesionální monitorovací nástroje v aplikaci DJI Ronin

• Ovládání kompatibilních kamer přes PTP a CEC

• Napájení pomocí baterií NP-F, USB-C PD nebo kompatibilního stabilizátoru

• Hmotnost hlavní jednotky přibližně 136 g

Stabilní přenos i pro velké produkce

Jeden vysílač až pro osm přijímačů

Jeden vysílač DJI SDR Transmission 2 dokáže přenášet obraz až do 8 přijímačů, přičemž každý přijímač umožňuje také dálkové ovládání.

Režiséři a kameramani tak mohou sledovat obraz ve vysokém rozlišení, zatímco operátoři nebo ostřiči současně upravují nastavení a ovládají kameru na dálku.

Přenos pro více skupin

Na jednom místě lze současně používat až 5 vysílačů a 40 přijímačů. Systém je tak vhodný i pro rozsáhlé produkce využívající několik kamer a větší počet monitorovacích stanovišť.

Pro optimální kvalitu přenosu výrobce doporučuje provozovat současně maximálně pět vysílačů.

Auto Channel 2.0

Technologie Auto Channel 2.0 automatizuje správu bezdrátových kanálů během natáčení.

Pokud je režim kanálu nastaven na automatický, jednotlivé jednotky se navzájem rozpoznají a koordinují používané frekvence. Vylepšené skenování spektra a diagnostika konfliktů umožňují systému průběžně reagovat na změny okolního prostředí a přepínat mezi dostupnými frekvencemi.

Výsledkem je stabilnější spojení i v prostředí s vyšším bezdrátovým rušením nebo při současném provozu několika systémů.

Bezdrátový obraz až DCI 4K/60 sn./s

DJI SDR Transmission 2 podporuje bezdrátový přenos videa až v rozlišení DCI 4K při 60 sn./s, s 10bit HDR a kodekem H.265.

Maximální datový tok kódování dosahuje až 50 Mb/s, což umožňuje zachovat vysokou úroveň detailů, plynulé barevné přechody a kvalitní reprodukci světel i stínů.

Parametry přenosu obrazu

Poznámka: DCI 4K/60 sn./s HDR vyžaduje připojení přes HDMI nebo DP prostřednictvím spodního portu USB-C hlavní vysílací/přijímací jednotky.

Dosah až 4 km

Maximální dosah přenosu DJI SDR Transmission 2 dosahuje až 4 km.

Systém je navržen pro široké spektrum produkcí – od natáčení na otevřených stadionech přes práci v přírodě až po kamerové sestavy umístěné na automobilech nebo využití při dynamických akčních záběrech.

Uváděný dosah byl naměřen podle standardu CE s jedním vysílačem a jedním přijímačem ve volném prostoru bez překážek a rušení za kontrolovaných podmínek.

Latence již od 35 ms

I při vysoké kvalitě přenášeného obrazu nabízí systém latenci již od 35 ms.

Nízká odezva je důležitá nejen při monitorování, ale také při dálkovém ostření, ovládání kamery nebo pohybu stabilizátoru.

Uvedená hodnota nezahrnuje latenci samotné kamery a zobrazovacího zařízení a byla měřena při přenosu videa 1080p/60 sn./s a 4K/60 sn./s.

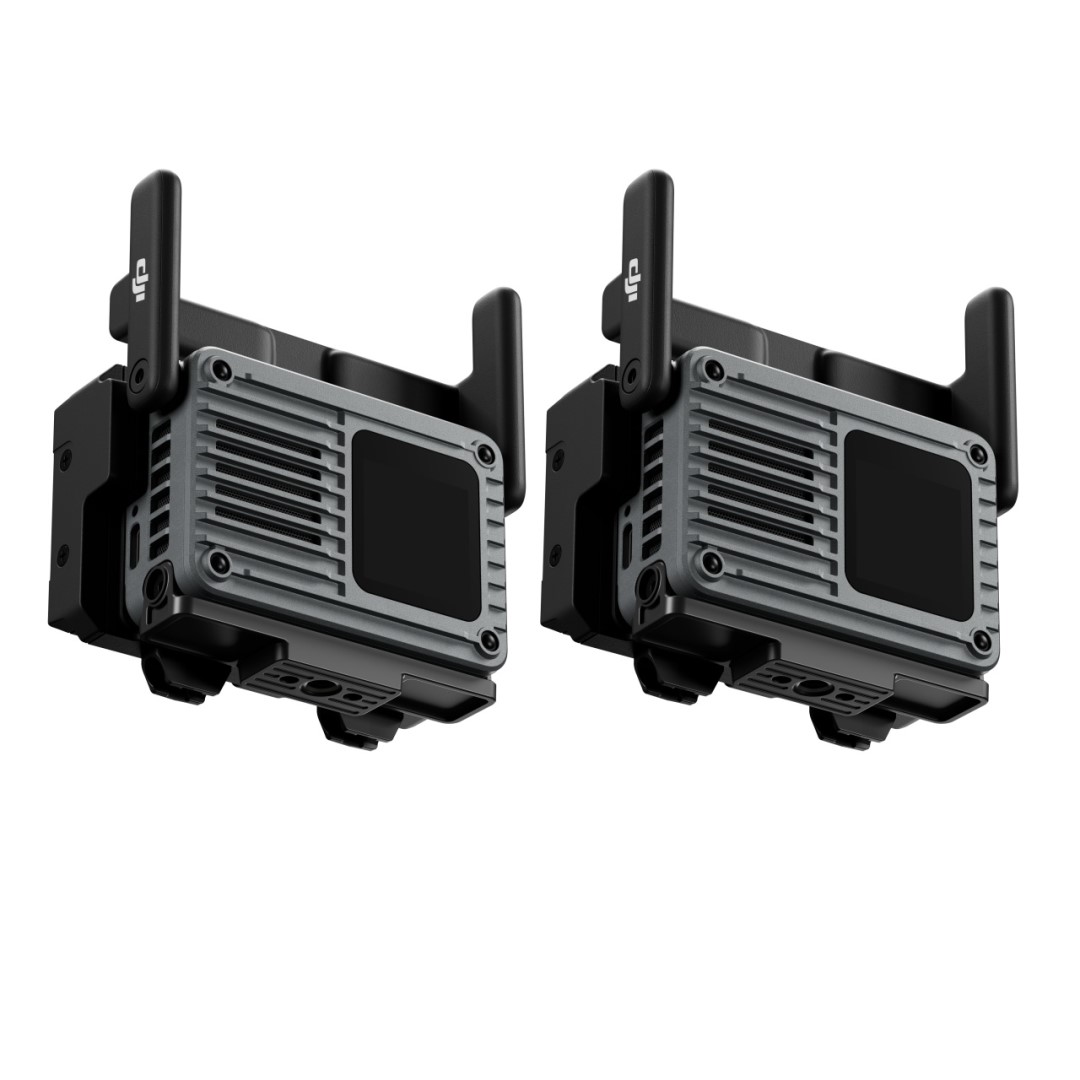

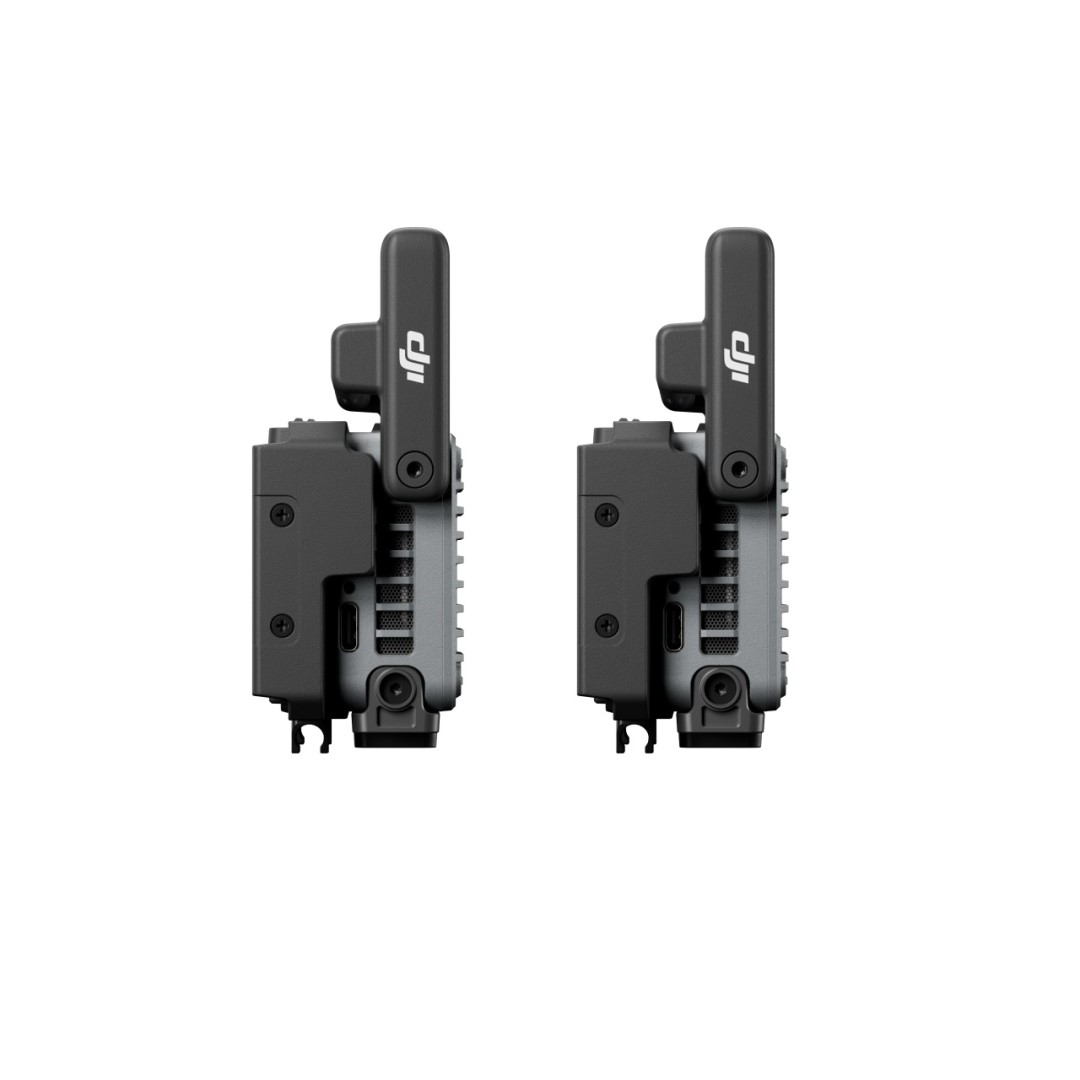

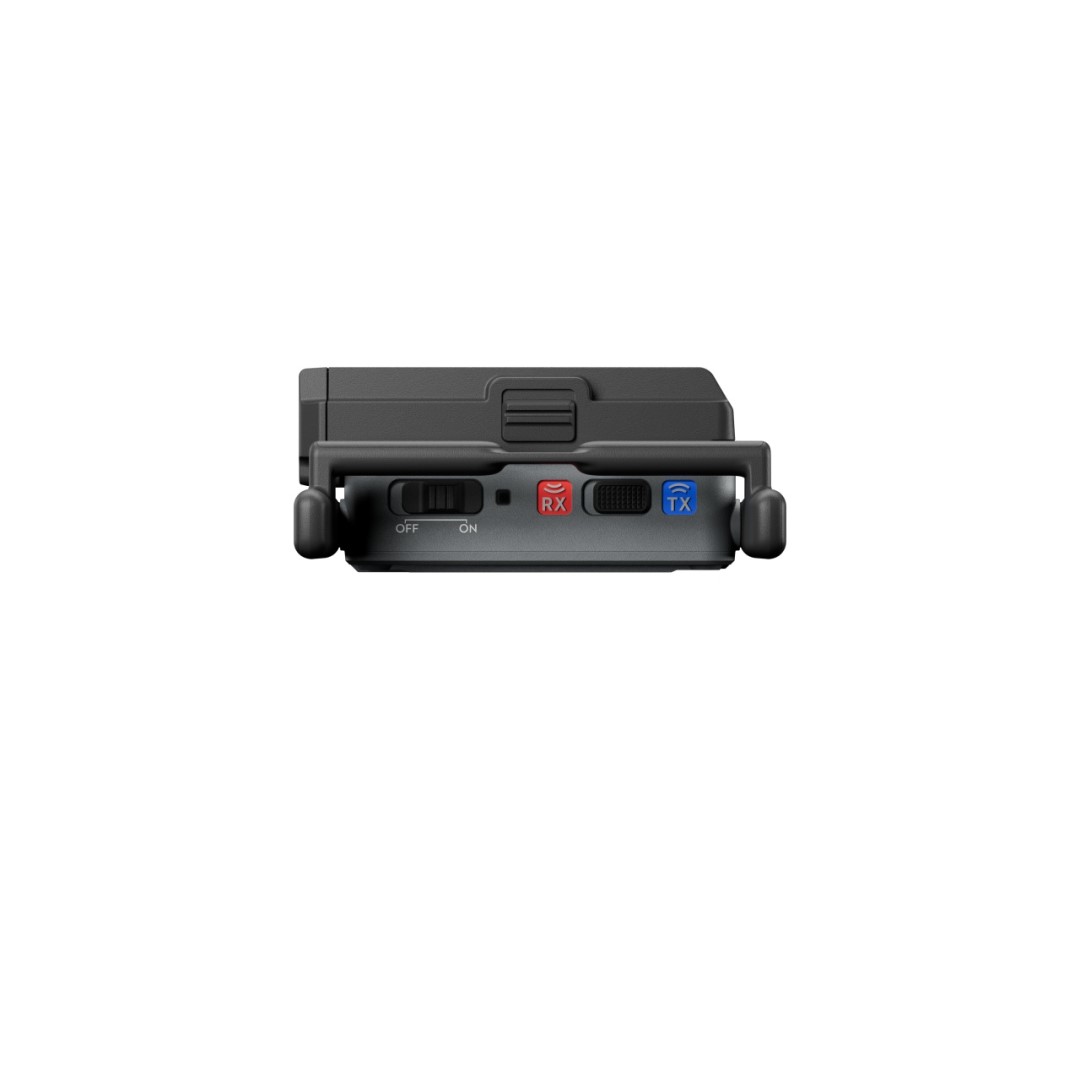

Přepínatelné TX/RX

Každou hlavní jednotku DJI SDR Transmission 2 lze podle potřeby používat jako vysílač (TX) nebo přijímač (RX).

Poměr vysílačů a přijímačů proto není nutné definitivně určovat při stavbě systému. Jednotky můžete přizpůsobit aktuálním požadavkům konkrétního natáčení.

To usnadňuje práci produkcím, které používají rozdílný počet kamer, monitorů nebo operátorských stanovišť podle konkrétní zakázky.

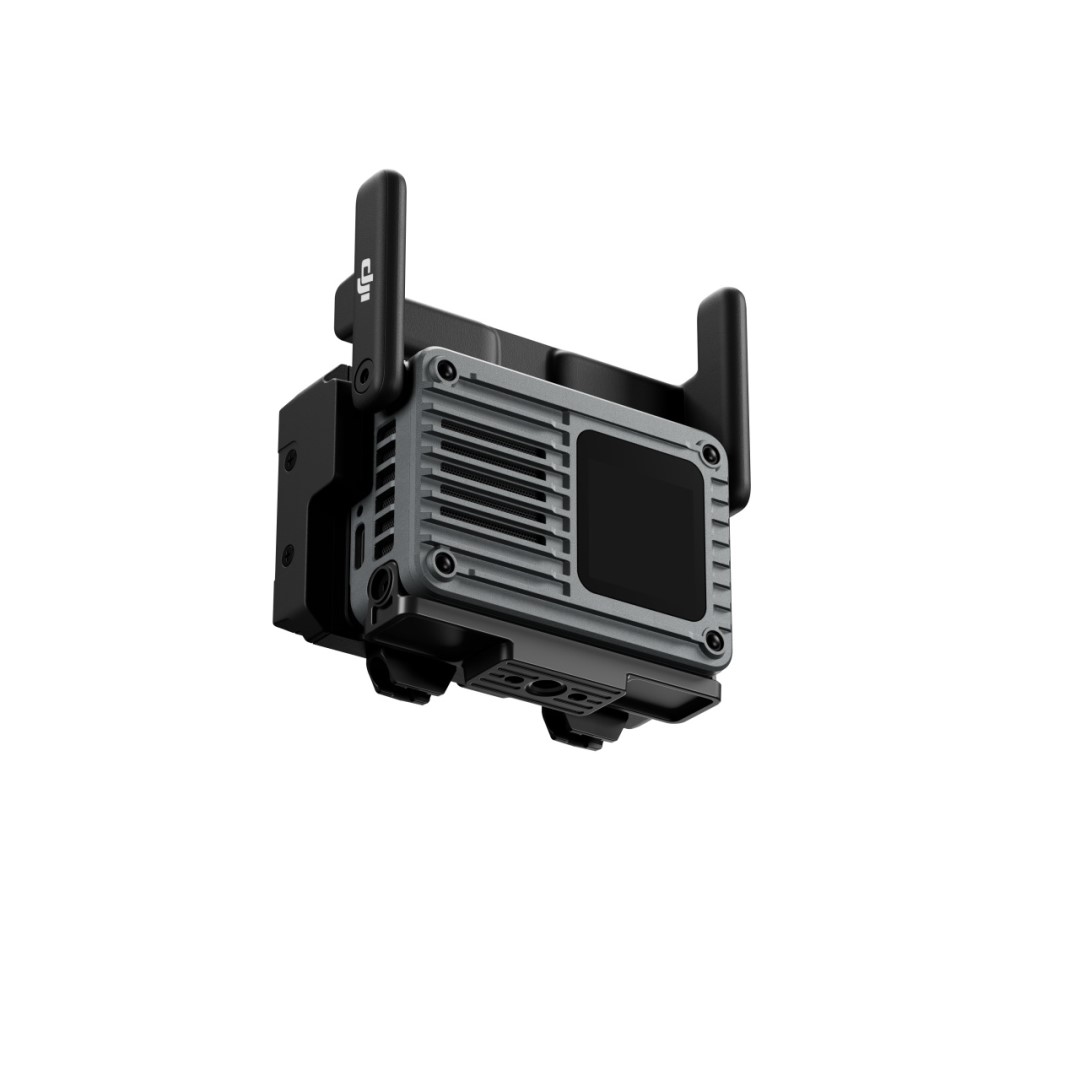

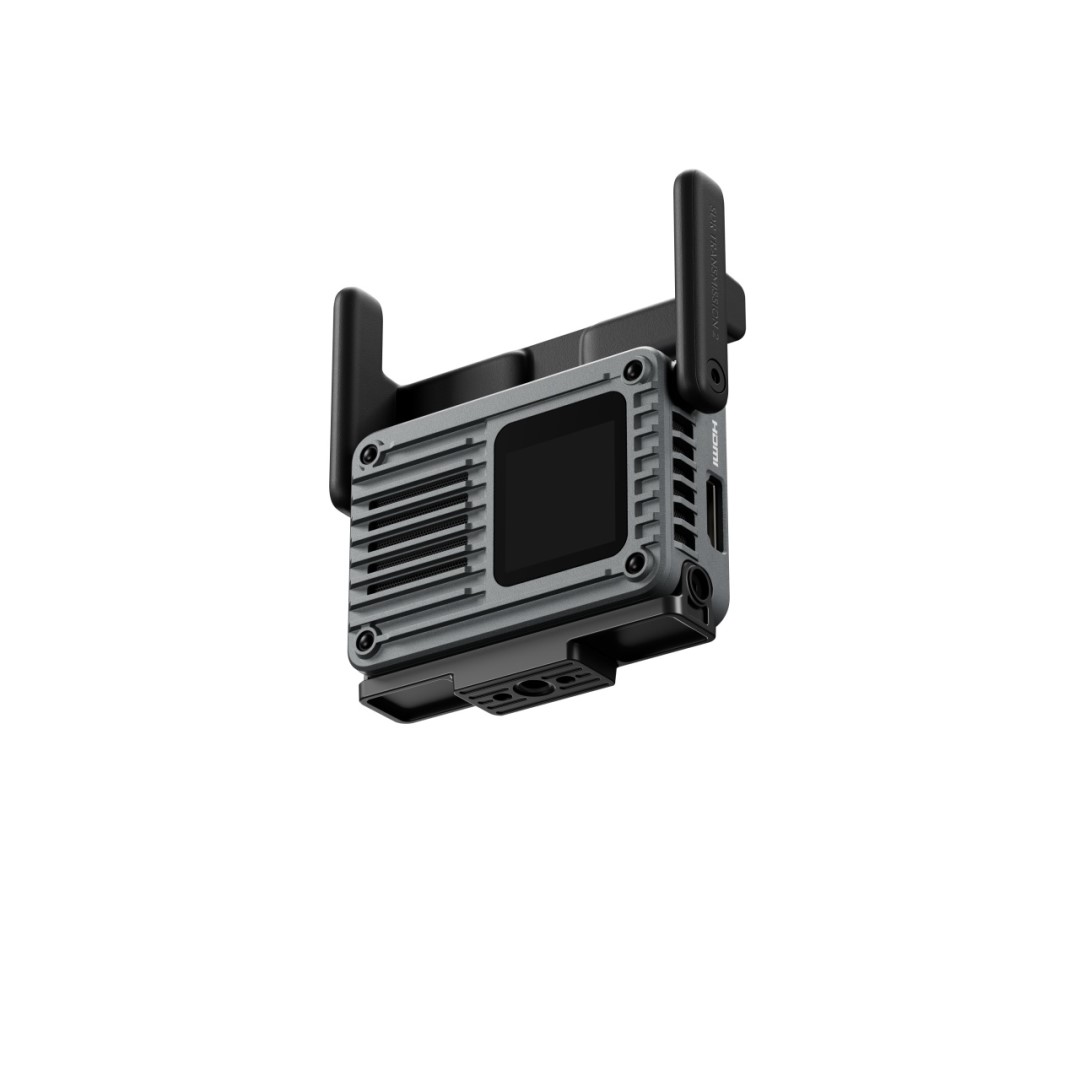

Kompaktní konstrukce

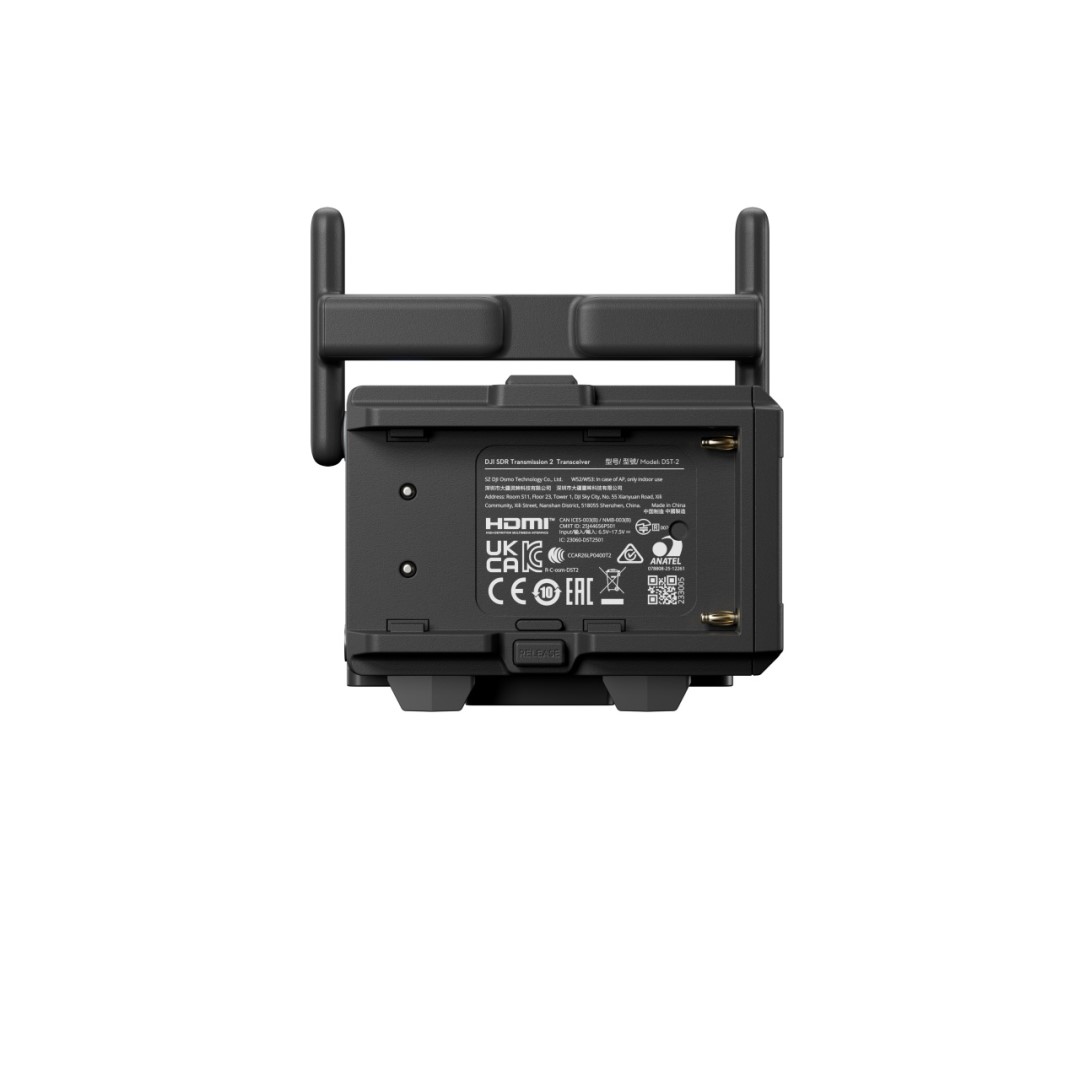

Hlavní vysílací/přijímací jednotka váží přibližně 136 g, takže příliš nezatěžuje ruční stabilizátory ani kompaktní kamerové sestavy.

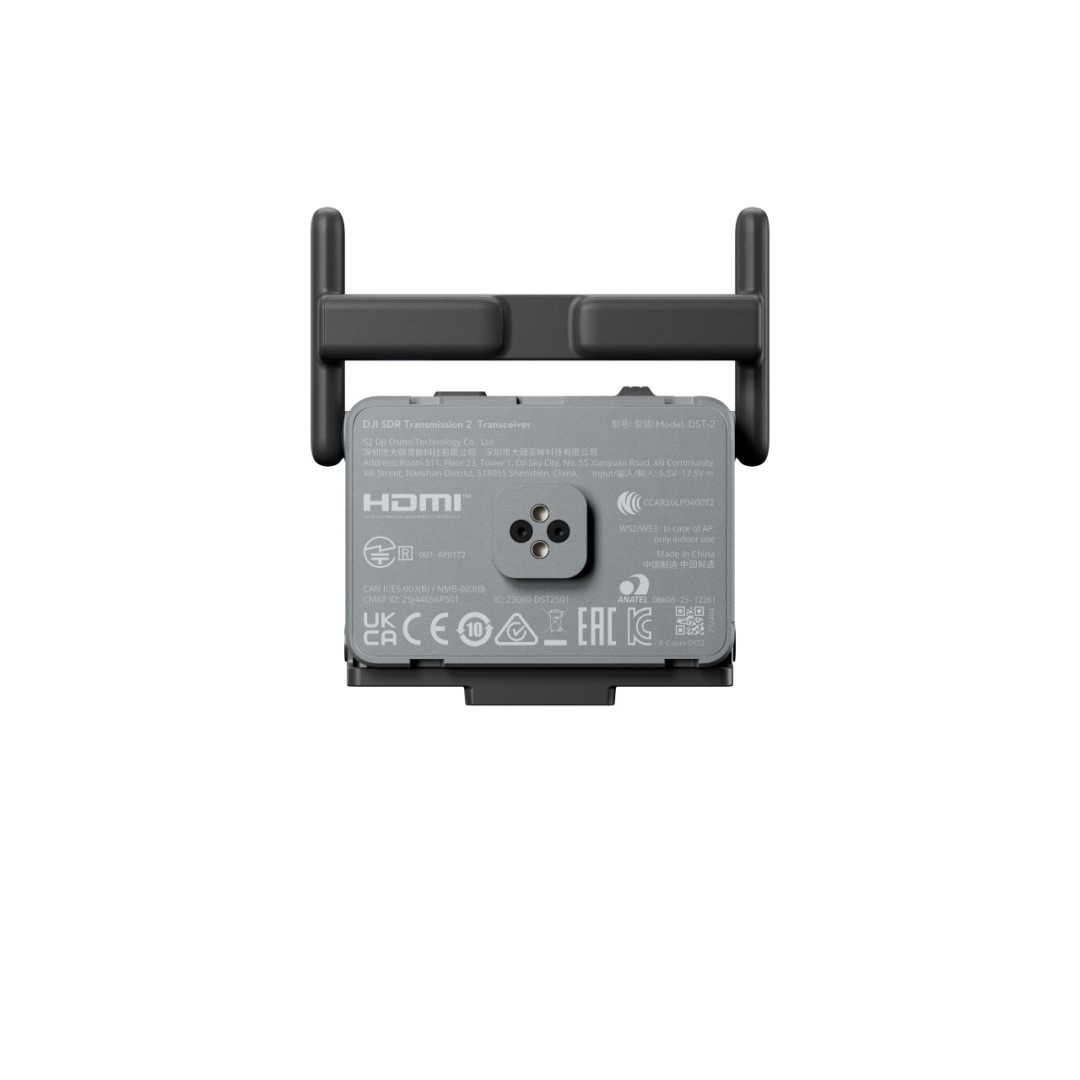

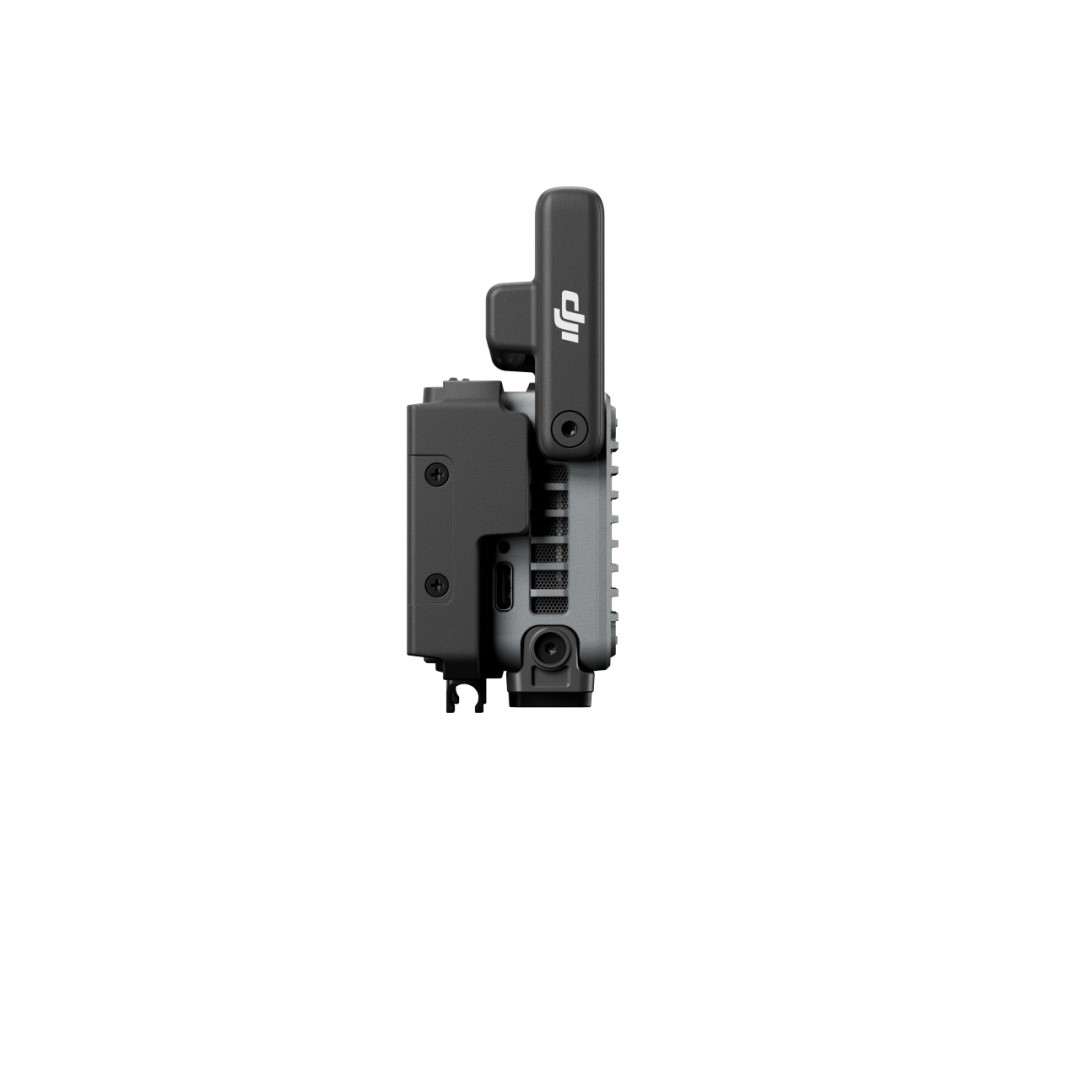

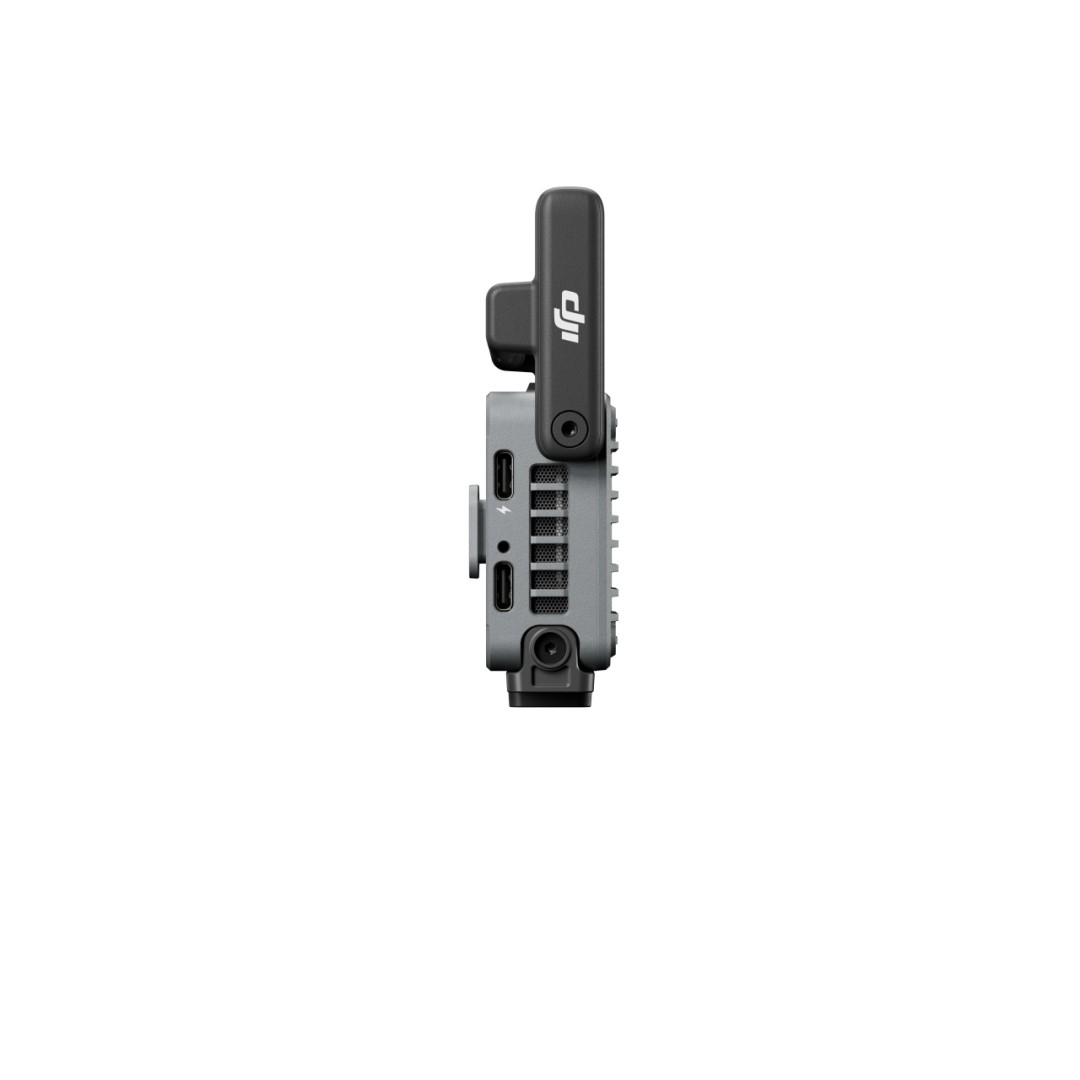

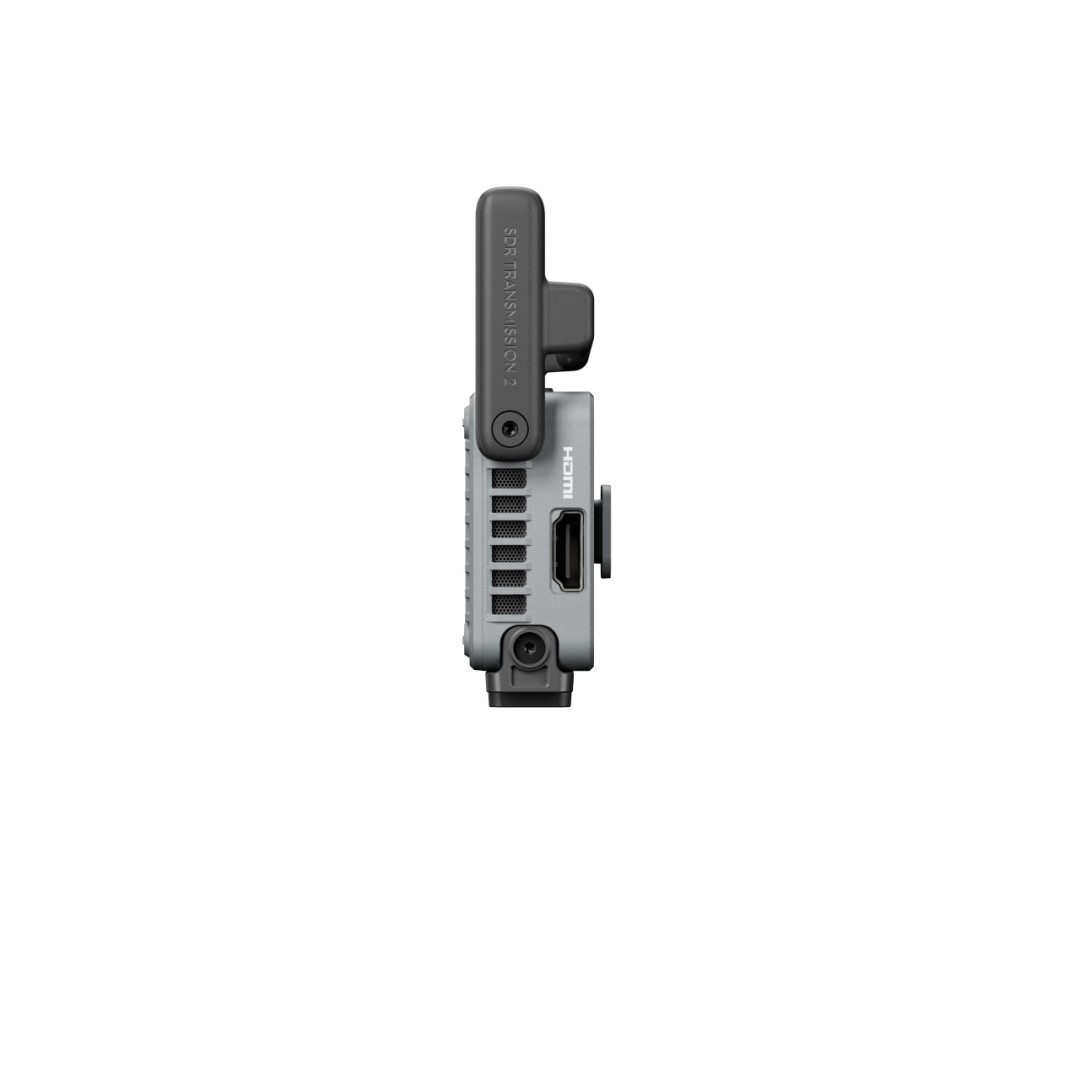

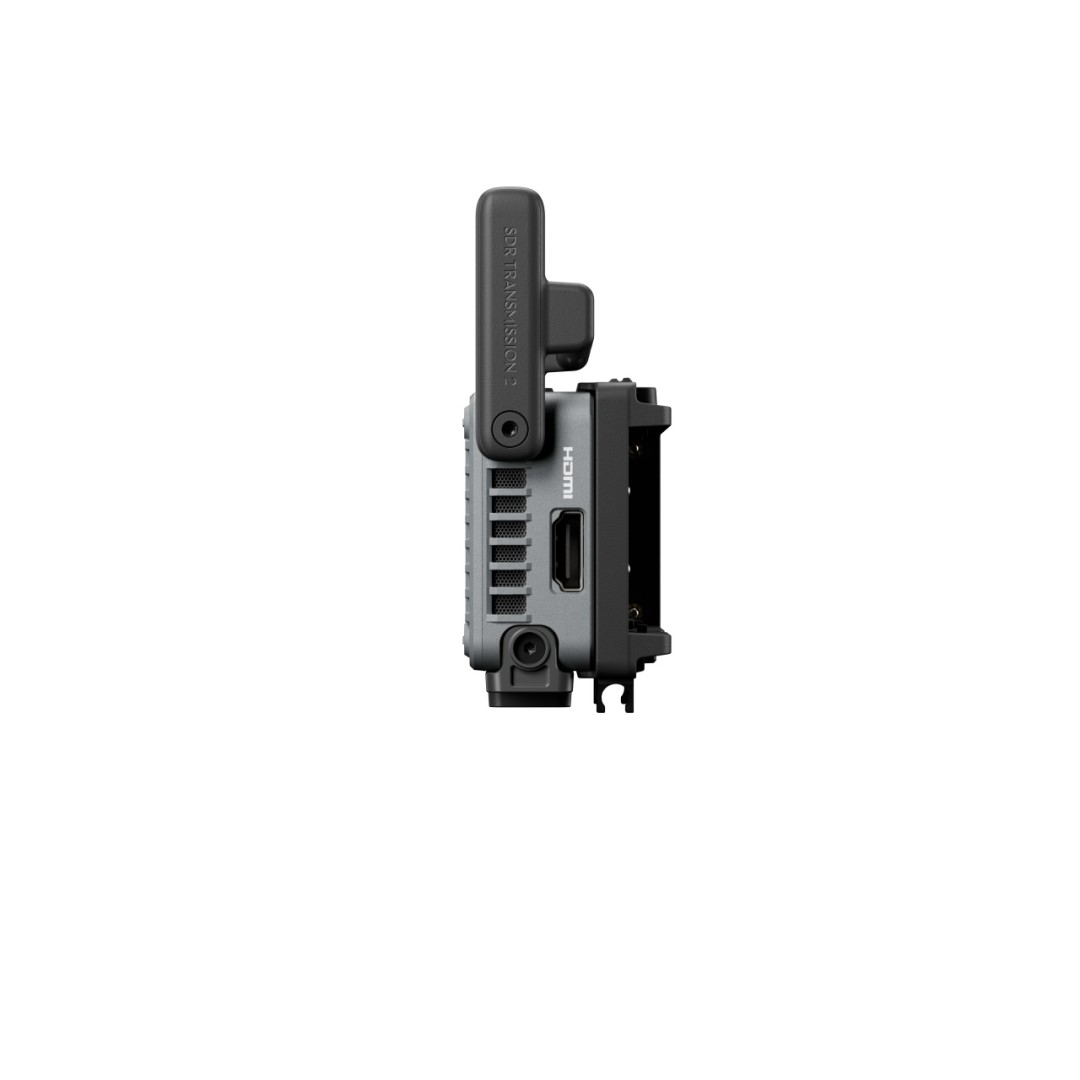

Konektivita hlavní jednotky

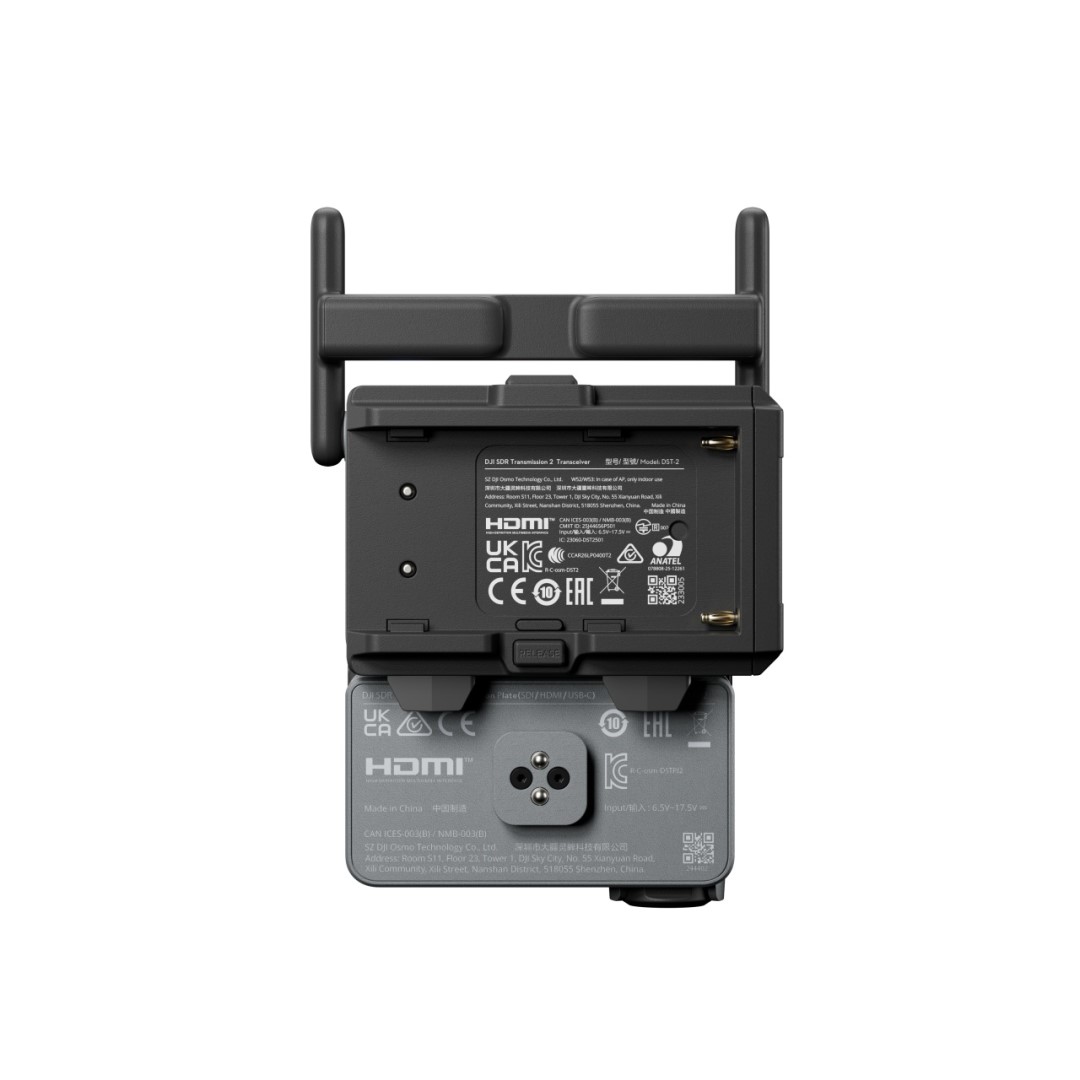

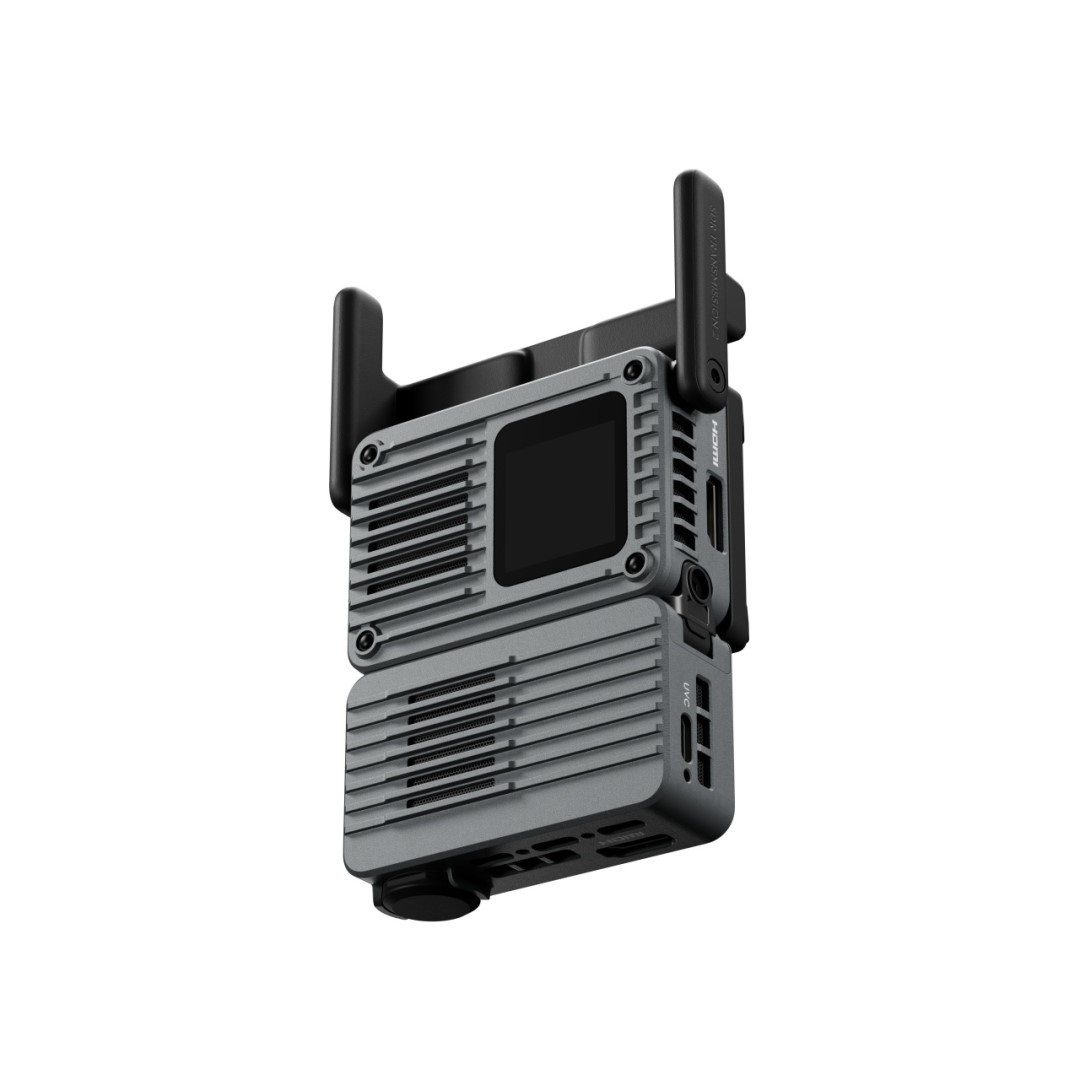

Pro rozšíření konektivity je k dispozici samostatně prodávaná rozšiřující deska DJI SDR Transmission 2.

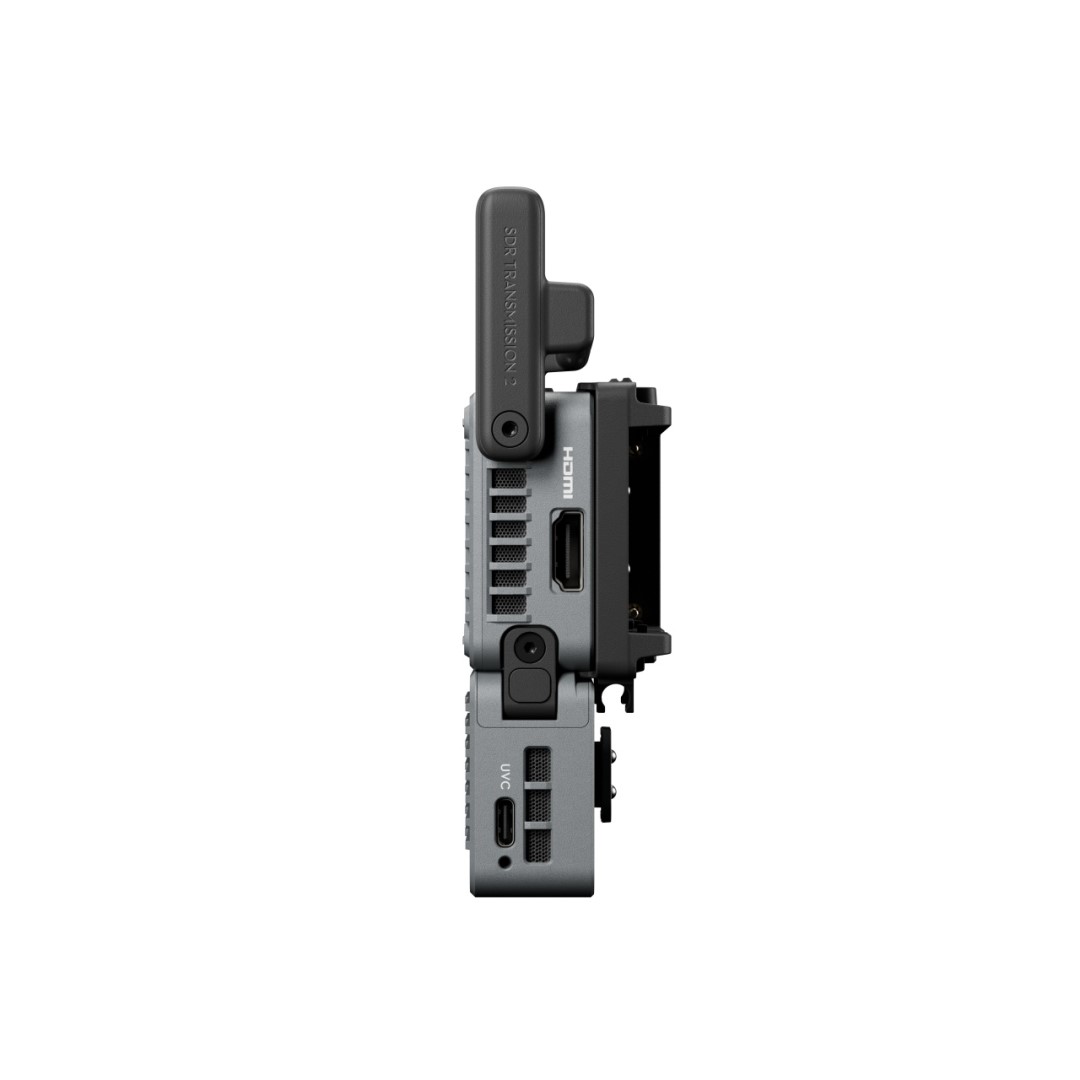

Konektivita rozšiřující desky

Rozšiřující deska podporuje také přenos metadat prostřednictvím SDI z běžných profesionálních kinematografických kamer, například systémů ARRI a RED.

Rozšiřující deska se prodává samostatně.

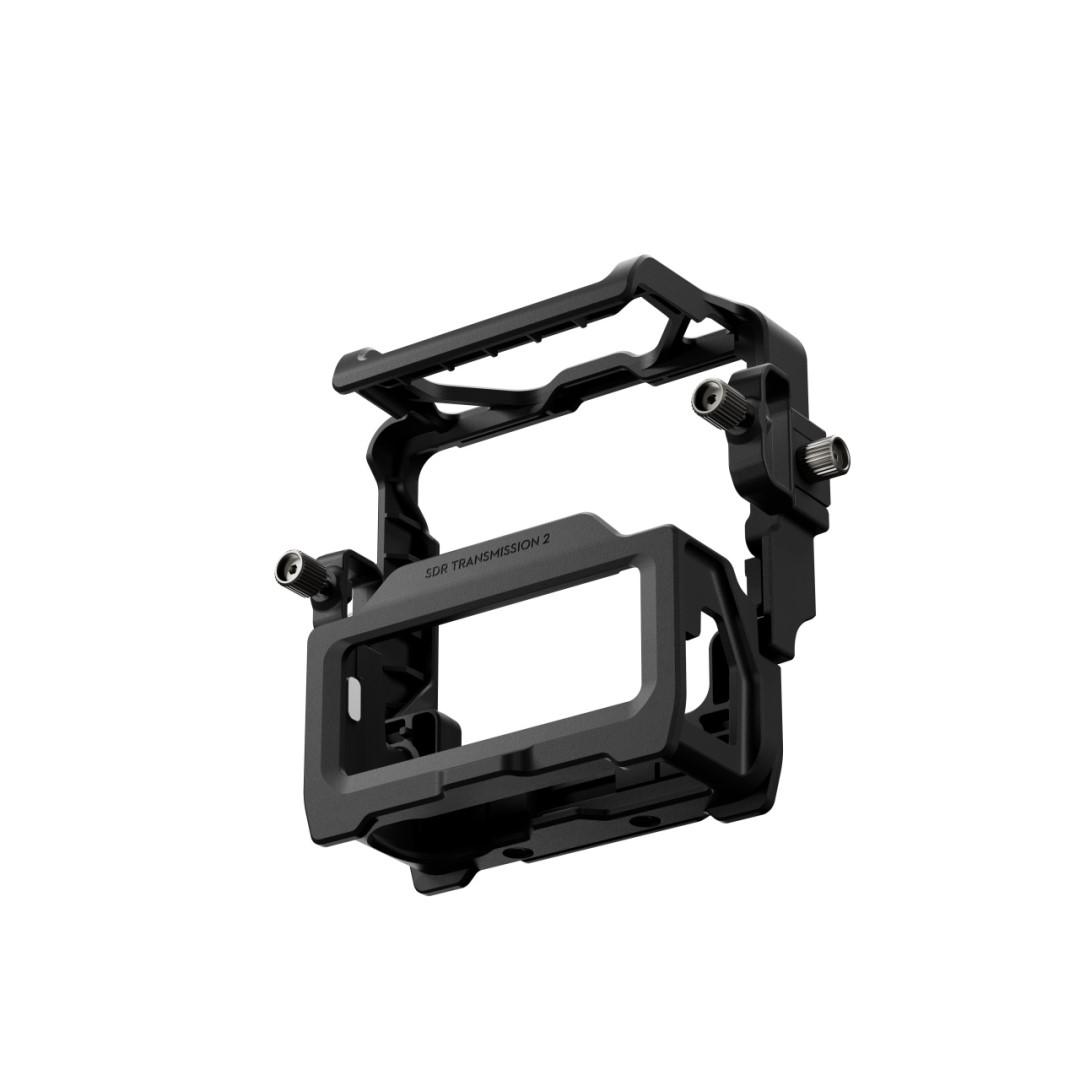

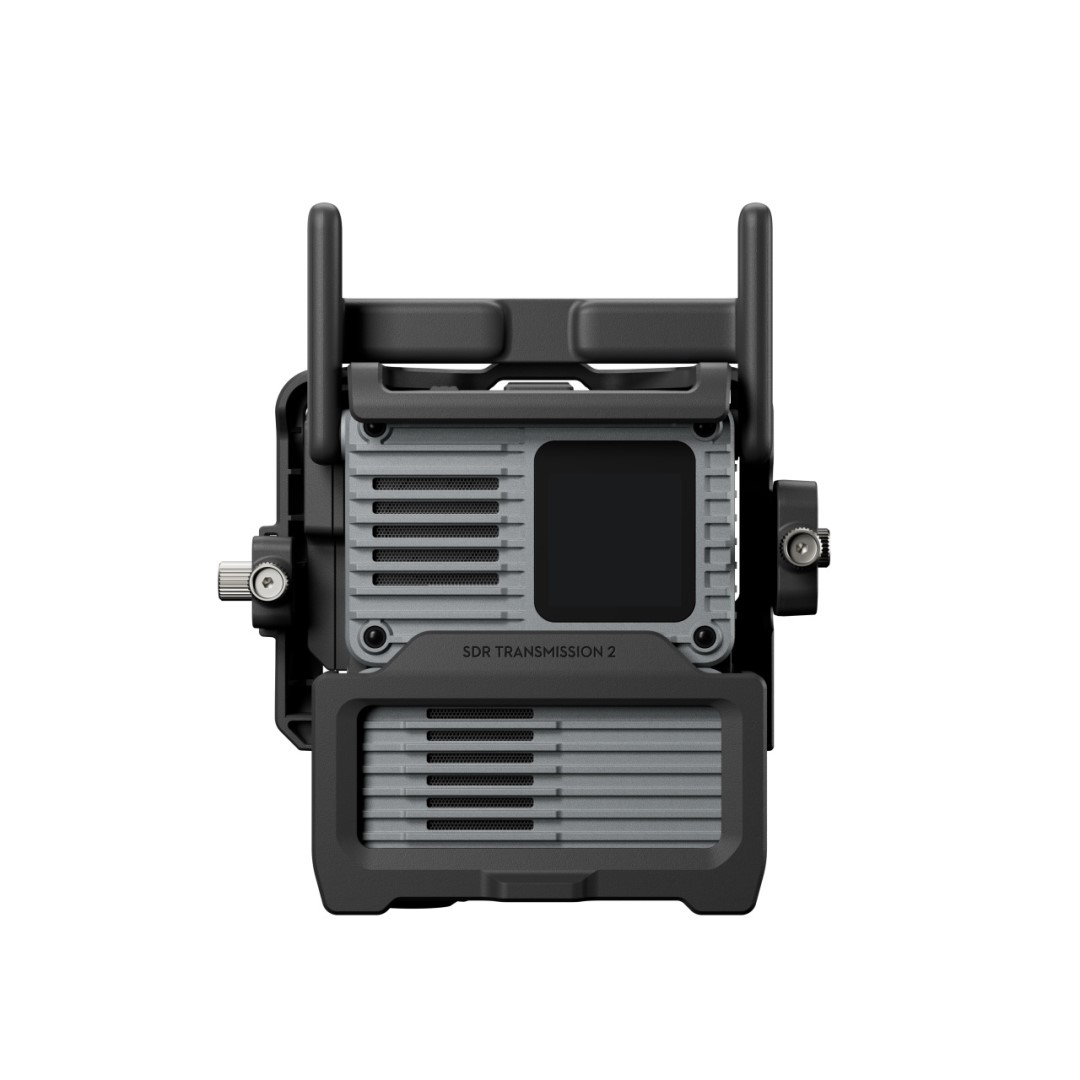

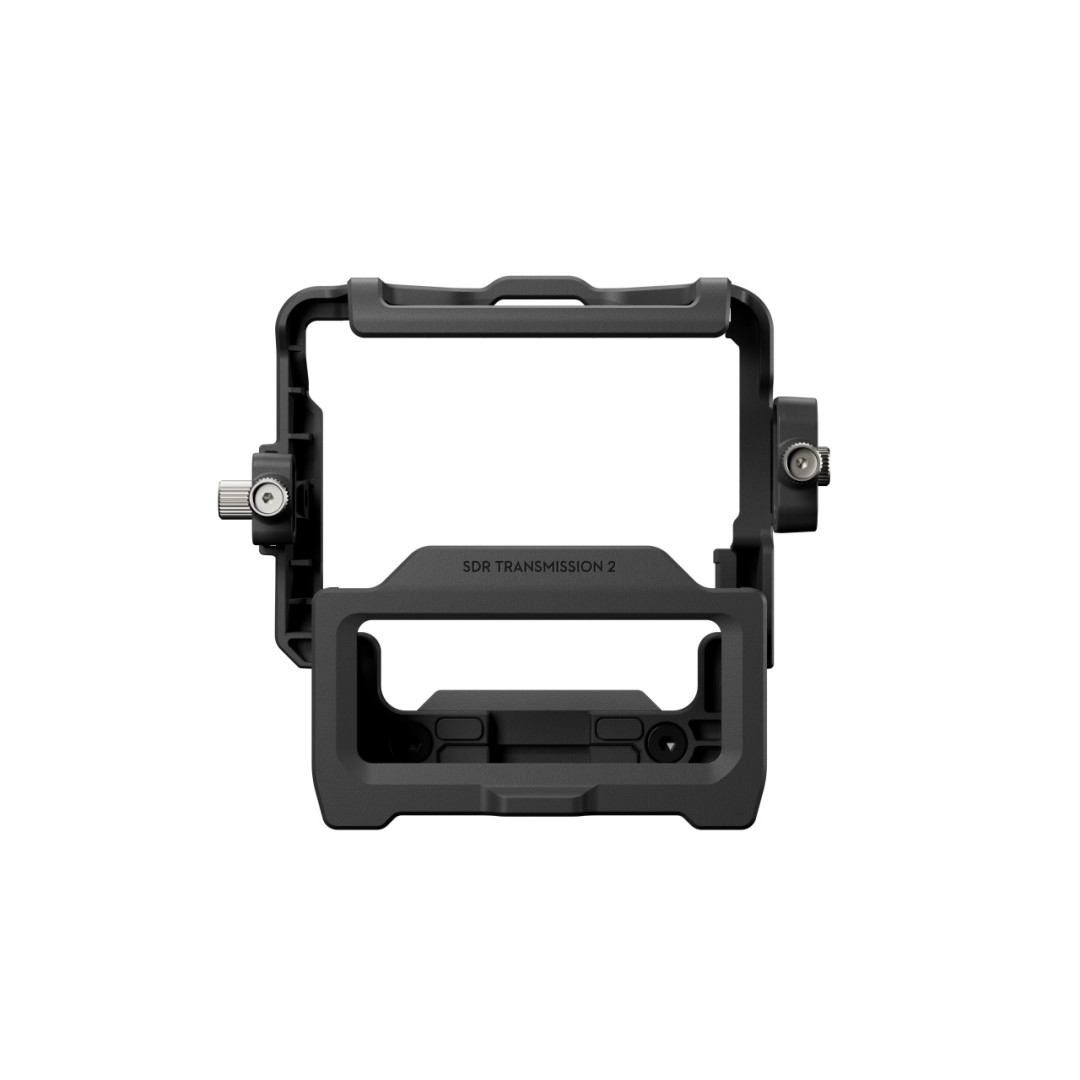

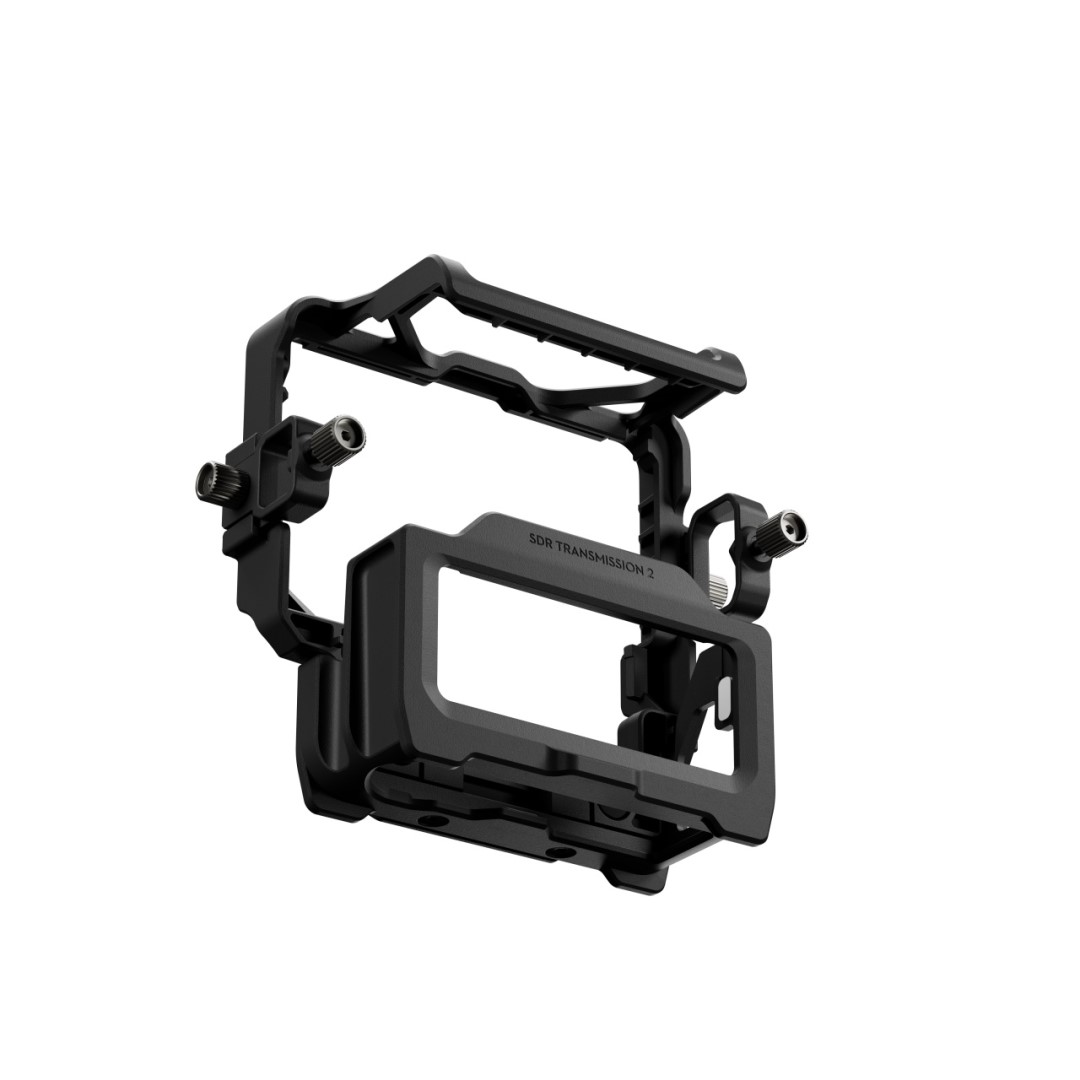

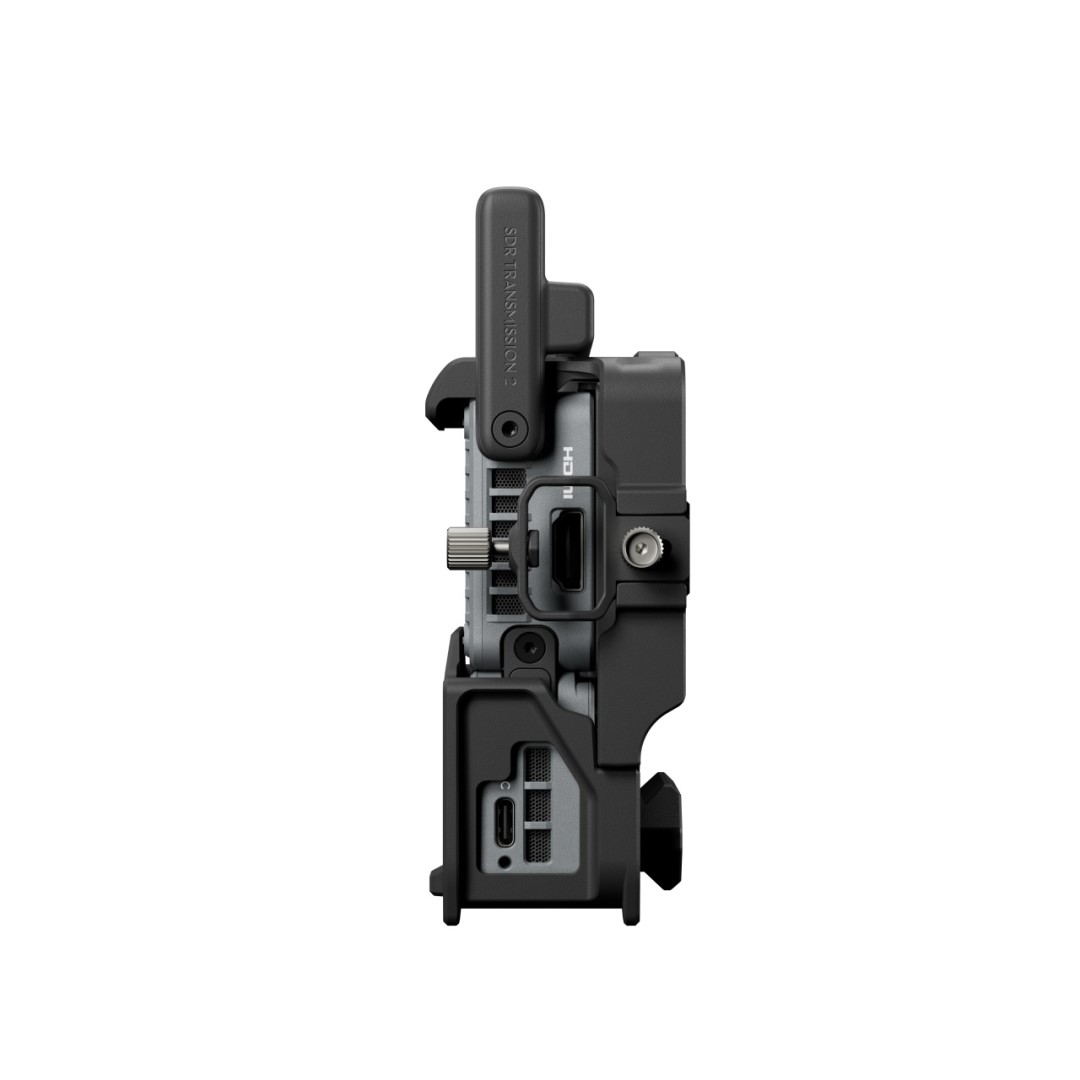

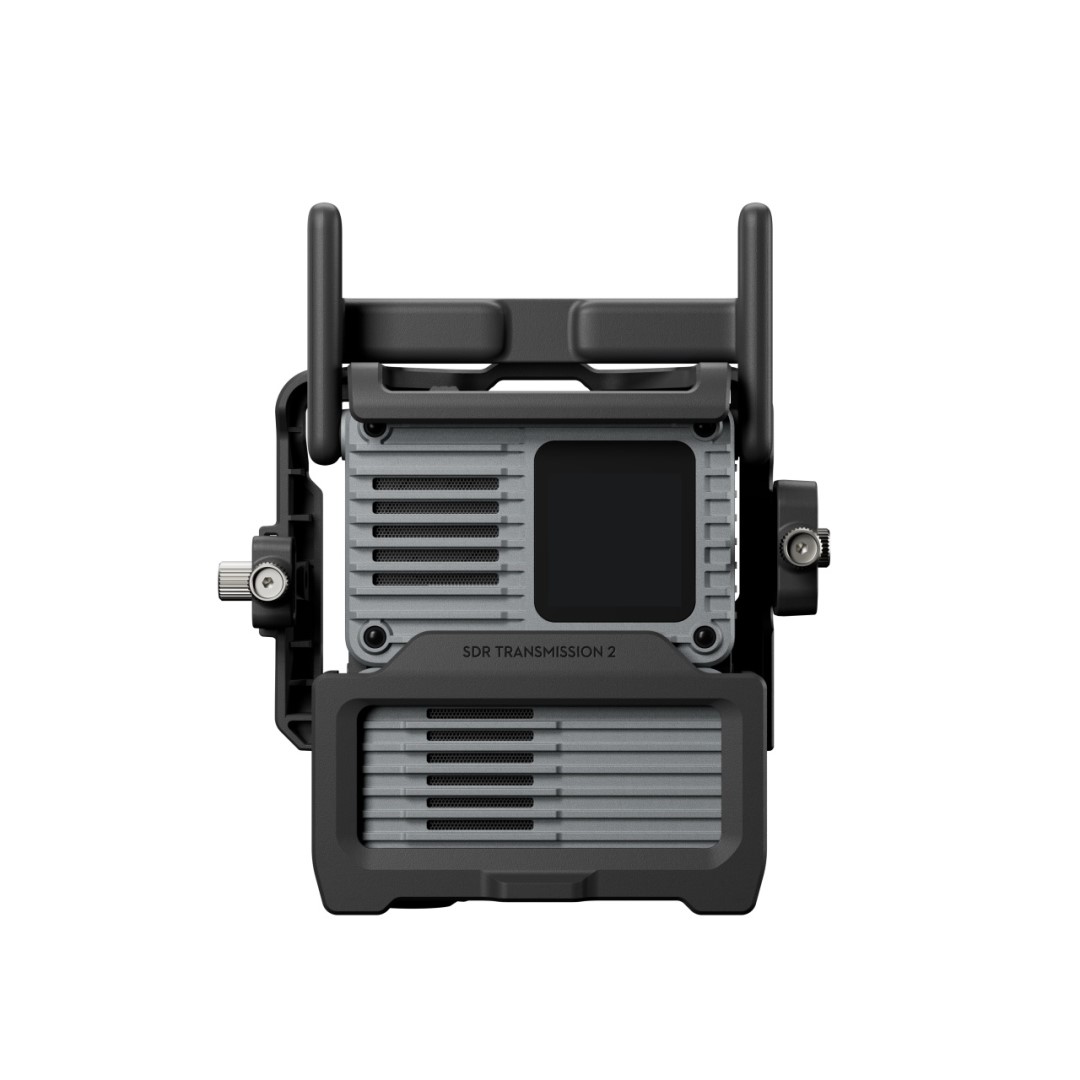

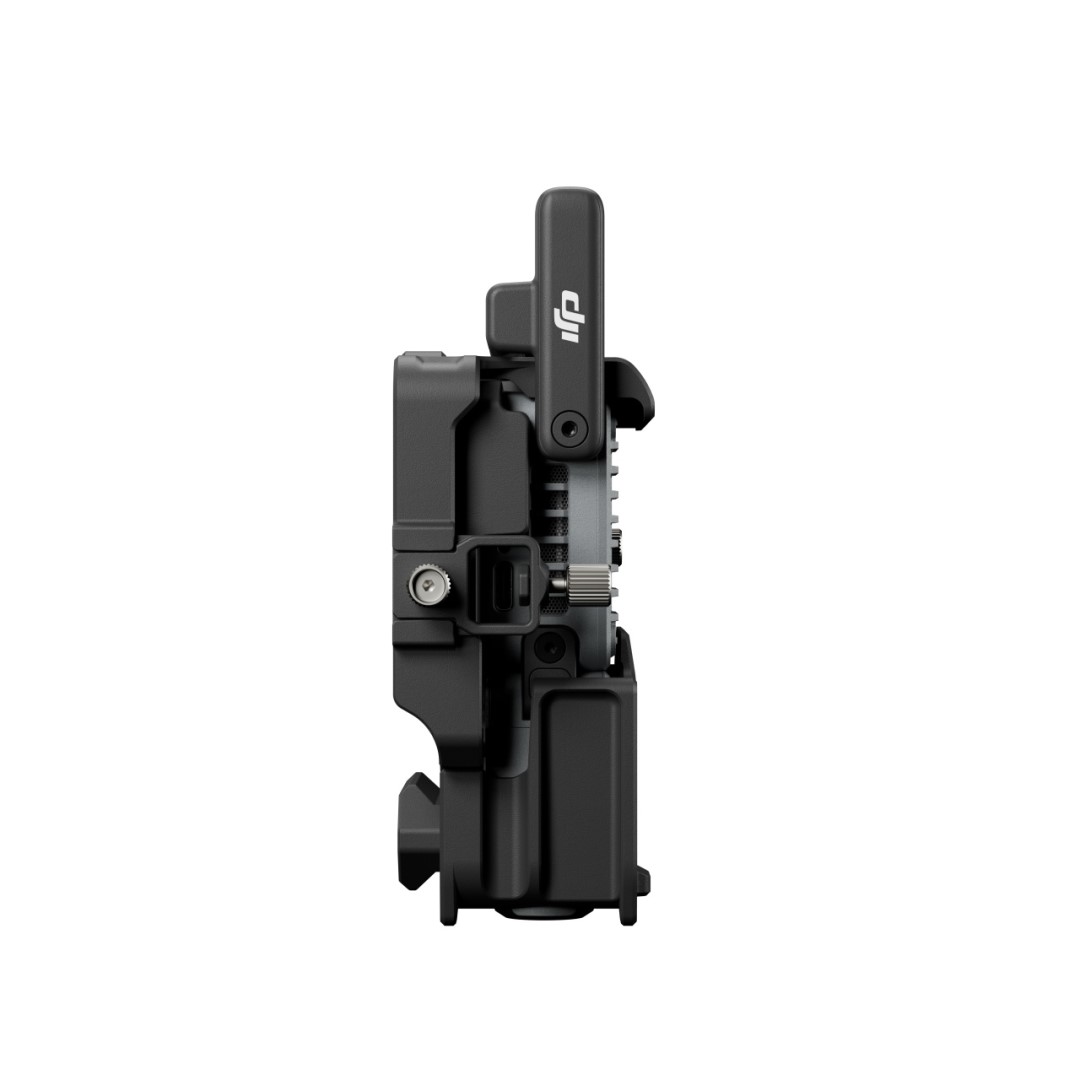

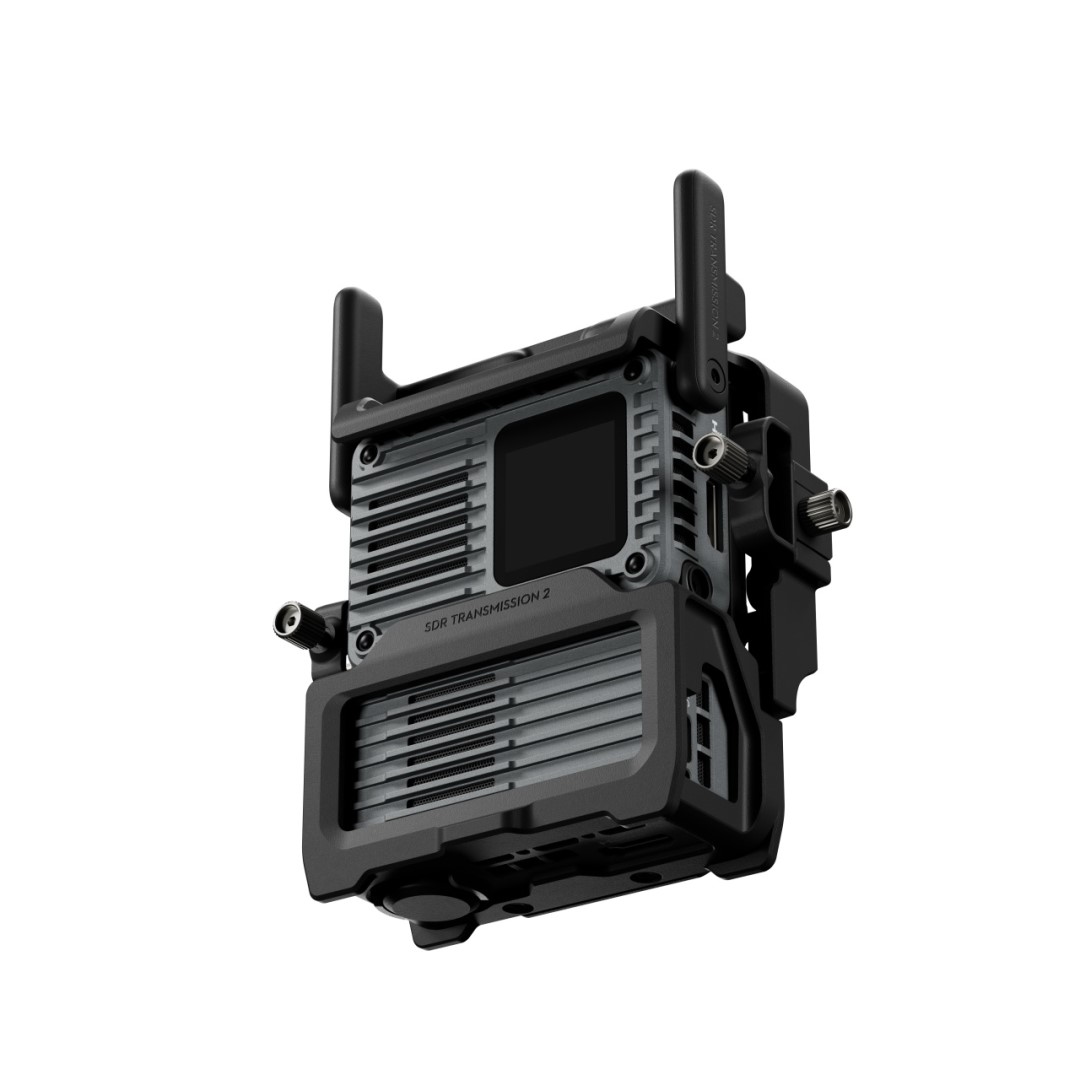

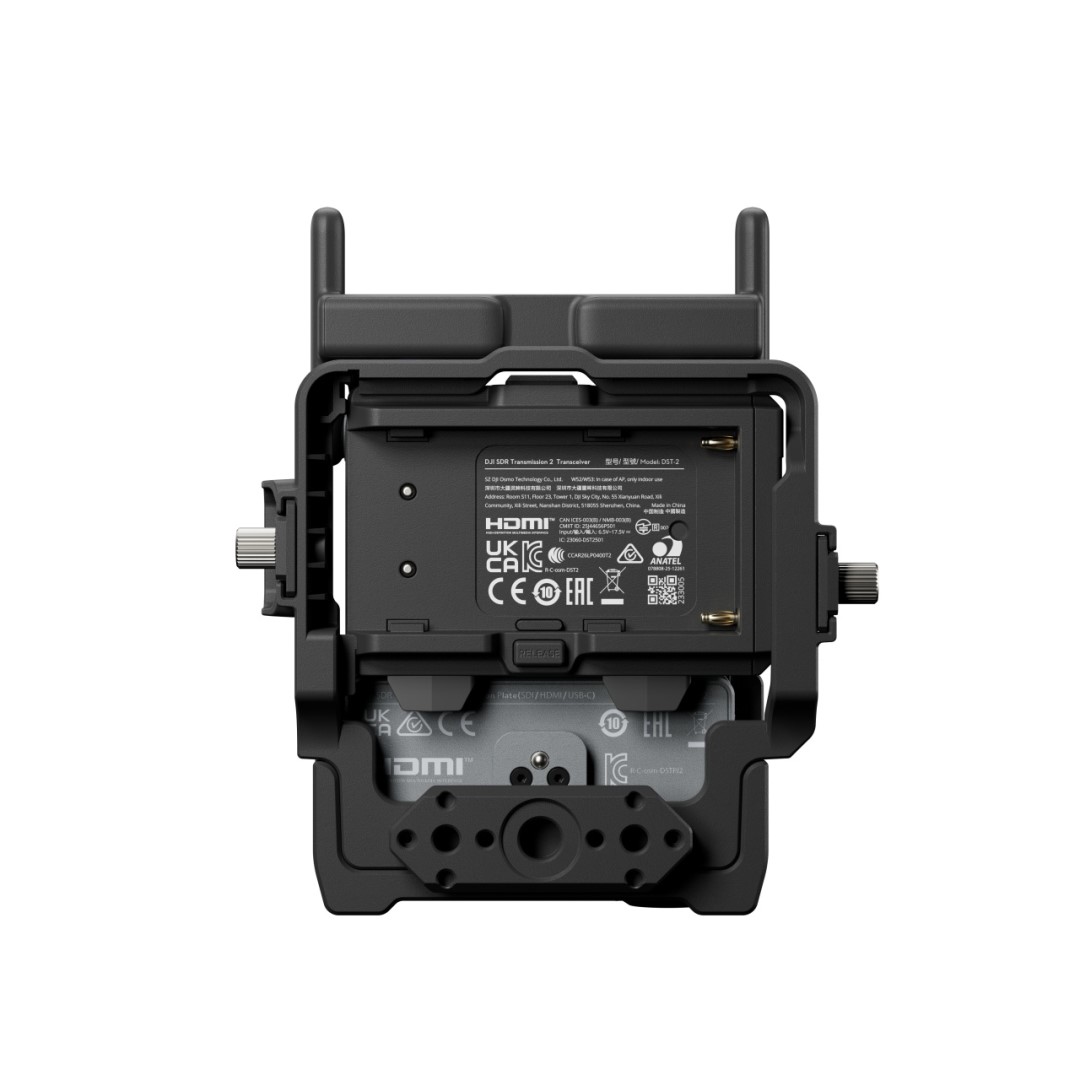

Klec pro DJI SDR Transmission 2

Pro instalaci systému na automobilové sestavy, kamerové rigy a další náročnější konfigurace je k dispozici samostatná ochranná klec.

Klec zvyšuje ochranu jednotky a nabízí několik montážních bodů pro pevné uchycení na různé typy stabilizátorů a kamerových sestav.

Klec se prodává samostatně.

Integrace s ekosystémem DJI Ronin

DJI SDR Transmission 2 lze integrovat s vybranými stabilizátory a ovládacími systémy DJI.

Podporované systémy

V kombinaci se stabilizátory řady DJI RS lze prostřednictvím aplikace DJI Ronin využít telefon současně pro monitorování i ovládání.

Podporováno je například bezdrátové ovládání stabilizátoru nebo spuštění a zastavení nahrávání kompatibilní kamery.

Ronin 2 a Master Wheels

DJI SDR Transmission 2 podporuje také profesionální systémy DJI Ronin 2 a DJI Master Wheels.

Operátor tak může i při použití velkých kinematografických kamer na automobilových sestavách, jeřábech nebo jiných vzdálených kamerových pozicích sledovat obraz na monitoru a přesně řídit pohyb kamery pomocí ovládacích koleček.

Při použití s Ronin 2 nebo Master Wheels je vyžadován ovládací kabel stabilizátoru DJI SDR Transmission 2 USB-C na 4pin, který se prodává samostatně.

Monitorování s Osmo Action a Osmo Pocket

Přes USB-C lze k systému připojit také podporovaná zařízení řady Osmo.

Podporovány jsou:

• Osmo Action 6

• Osmo Pocket 4 a novější modely řady Osmo Pocket

Připojení přes USB-C umožňuje monitorování i napájení. Řešení je vhodné například pro sportovní produkce, reality show nebo instalace na místech, kde by použití klasické kamerové sestavy nebylo praktické.

Rychlé přepínání mezi kamerami

Při změně sledované kamery není nutné systém znovu restartovat, skenovat dostupné kanály nebo provádět nové párování.

Mezi jednotlivými kamerami lze přepínat přímo prostřednictvím vysílací/přijímací jednotky nebo aplikace DJI Ronin.

To výrazně zjednodušuje práci zejména při produkcích využívajících několik kamer současně.

Profesionální výstup na monitor

Přijímač může poskytovat obraz s nízkou latencí profesionálním monitorům prostřednictvím rozhraní:

• SDI

• HDMI

• DP

Díky tomu lze jeden obraz distribuovat do více monitorovacích zařízení podle potřeb štábu.

SDI konektor se nachází na samostatně prodávané rozšiřující desce DJI SDR Transmission 2.

Monitorování na telefonu nebo tabletu

Přijímač lze pomocí USB-C připojit přímo ke smartphonu nebo tabletu a obraz sledovat prostřednictvím aplikace DJI Ronin.

Kabelové spojení mezi přijímačem a mobilním zařízením pomáhá zachovat stabilní přenos s vysokým datovým tokem.

Pro připojení se používá kabel:

• USB-C na USB-C

• nebo USB-C na Lightning

Kabel není součástí balení.

Profesionální monitorovací nástroje

Aplikace DJI Ronin nabízí řadu nástrojů používaných při profesionální videoprodukci.

Podporované nástroje

Tyto funkce usnadňují kontrolu expozice, barev a obrazových parametrů přímo během natáčení.

Ovládání kamery přes PTP a CEC

DJI SDR Transmission 2 podporuje ovládání kompatibilních kamer prostřednictvím protokolu PTP.

V aplikaci lze podle možností připojené kamery zobrazovat a upravovat například:

• clonu,

• rychlost závěrky,

• ISO,

• pořizování fotografií,

• spuštění a zastavení záznamu videa.

Systém zároveň podporuje CEC ovládání fotoaparátů Sony, které umožňuje aktivovat režim zrcadlového ovládání.

Dostupnost jednotlivých funkcí závisí na konkrétním modelu kamery.

Bezdrátové ovládání stabilizátorů DJI RS

Vysílací/přijímací jednotku lze prostřednictvím aplikace DJI Ronin využít také k bezdrátovému ovládání kompatibilních stabilizátorů řady RS.

Podporované funkce zahrnují například:

• Force Mobile

• virtuální joystick

• opětovné vystředění stabilizátoru

Možnosti napájení

DJI SDR Transmission 2 nabízí několik způsobů napájení podle typu sestavy.

Baterie NP-F

Jednotka podporuje standardní baterie typu NP-F.

Napájení přes USB-C

Systém lze napájet také pomocí USB-C a kompatibilního napájecího adaptéru s protokolem PD.

Při napájení prostřednictvím dvou USB-C portů hlavní vysílací/přijímací jednotky nebo pravého USB-C portu rozšiřující desky je vstupní napětí 15 V.

Při napájení přes tři spodní USB-C porty rozšiřující desky je vstupní napětí 9 V.

Napájení ze stabilizátoru

DJI SDR Transmission 2 lze u vybraných zařízení napájet přímo ze stabilizátoru nebo ovládacího systému, takže není nutné používat samostatnou baterii.

Podporovány jsou:

• DJI RS 5

• DJI RS 4 Pro

• DJI RS 4

• DJI RS 3 Pro

• DJI Ronin 2

• DJI Master Wheels

Kompatibilita a důležité informace

Při použití DJI SDR Transmission 2 s Ronin 2 nebo Master Wheels je nutný ovládací kabel DJI SDR Transmission 2 USB-C na 4pin, který se prodává samostatně.

Při použití s DJI RS 4, RS 4 Pro nebo RS 3 Pro je nutný ovládací kabel DJI SDR Transmission 2 USB-C na CAN, který se prodává samostatně.

Pokud je jednotka DJI SDR Transmission 2 připojena ke stabilizátoru řady RS a chcete využít dálkové ovládání kamery, je navíc nutné propojit stabilizátor s kamerou pomocí odpovídajícího Multi-Camera Control Cable.

Při upevnění vysílací/přijímací jednotky ke stabilizátoru prostřednictvím rychloupínací destičky není podporováno nativní natáčení na výšku.

DJI SDR Transmission 2 nelze křížově propojit s jinými systémy DJI pro bezdrátový přenos videa.

Poznámky k uváděným parametrům

1. Maximální datový tok 50 Mb/s byl naměřen za kontrolovaných podmínek. Reálný datový tok se může měnit podle prostředí a přenosové vzdálenosti.

2. Maximální dosah 4 km byl naměřen v souladu s CE s jedním vysílačem a jedním přijímačem ve volném prostoru bez překážek a bez rušení za kontrolovaných podmínek.

3. Hodnota latence 35 ms nezahrnuje latenci kamery ani zobrazovacího zařízení. Měření proběhlo při videu 1080p/60 sn./s a 4K/60 sn./s.

4. DCI 4K/60 sn./s HDR vyžaduje připojení přes HDMI nebo DP prostřednictvím spodního USB-C portu hlavní jednotky.

5. Auto Channel 2.0 je aktivní při nastavení režimu kanálu na Automaticky.

6. Dostupnost pásem 5,8 GHz a DFS závisí na místních zákonech a předpisech. Pásmo 5,600–5,650 GHz se nepoužívá.

7. Pro optimální provoz výrobce doporučuje používat současně na jednom místě maximálně 5 vysílačů.

8. Rozšiřující deska, ochranná klec a některé propojovací a ovládací kabely se prodávají samostatně.
